日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.1.2浸漬溫度和時間

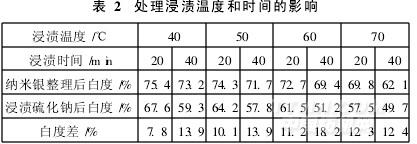

改變浸漬溫度和時間,對織物進行納米銀抗菌整理,結(jié)果見表2。

由表2可以看出,浸漬溫度升高,整理織物白度下降,表明織物對納米銀的吸附增強;相同浸漬溫度下,延長浸漬時間,整理織物白度下降,說明升高浸漬溫度和延長浸漬時間都會提高納米銀對織物的滲透和吸附。高溫有利于纖維溶脹和納米銀擴散,但溫度過高,納米銀則易在織物表面團聚;浸漬時間長,有利于納米銀的充分?jǐn)U散和吸附,但同時也會增加納米銀在織物的表面吸附,導(dǎo)致整理織物白度下降,影響織物外觀效果。因此,取浸漬處理條件為50℃×20min。

2.1.3助劑對納米銀整理的影響

在抗菌整理過程中發(fā)現(xiàn),織物表面易出現(xiàn)不勻、色花和納米銀易洗脫等現(xiàn)象。為提高納米銀的滲透、均勻和耐洗堅牢度,需使用黏合劑、滲透劑和分散劑。由于整理液中的納米銀帶負電,應(yīng)注意助劑的選擇和添加次序,以防止整理液出現(xiàn)沉淀和絮凝。在納米銀用量為60μg/L的條件下,依次加入黏合劑、分散劑和滲透劑,測定織物的白度和手感,結(jié)果見表3、表4和表5。

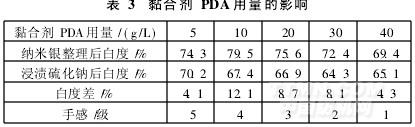

由表3知,黏合劑PDF用量對織物的白度、手感都有影響。當(dāng)黏合劑用量超過10g/L后,整理織物浸漬硫化鈉后的白度基本不變。這說明黏合劑對納米銀具有較強的固定作用,能減少納米銀的洗脫量。

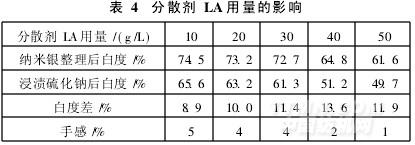

由表4可知,當(dāng)分散劑LA用量達到30g/L后,織物的白度差增大,說明整理織物表面吸附的納米銀量增加,手感變差。因此,取分散劑LA用量為20g/L。

由表5可見,隨著滲透劑T用量的增加,整理織物的白度隨之下降,手感變差。當(dāng)滲透劑T用量為6g/L時,織物的白度差較小,說明此時織物對納米銀的吸附較好。因此,取滲透劑T用量為6g/L。由此得納米銀整理液優(yōu)化工藝:納米銀60μg/L,黏合劑PDA10g/L,分散劑LA20g/L,滲透劑T6g/L;50℃浸漬處理20min。

2.2殼聚糖抗菌整理

殼聚糖分子中含有的大量游離—NH2基可在酸性條件下形成—NH3+基,使殼聚糖具有抗菌作用。殼聚糖分子中—NH2基的鄰位是—OH基,可借助氫鍵和鹽鍵形成具有類似網(wǎng)狀結(jié)構(gòu)的籠形分子,從而對納米銀具有穩(wěn)定的配位作用,有效保護納米銀不被氧化,達到抑制納米銀變色的目的。同時殼聚糖分子結(jié)構(gòu)與纖維素纖維結(jié)構(gòu)相似,兩者可以通過氫鍵或較強的分子間作用力形成共晶結(jié)構(gòu),在纖維表面形成保護膜,阻止納米銀的洗脫,提高抗菌整理織物的耐洗性。但殼聚糖加入過多反而會影響織物的手感和白度,需對殼聚糖用量進行優(yōu)化。
