日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

參照GB／T3923．1一l997《紡織品織物拉伸性能第1部分：斷裂強(qiáng)力和斷裂伸長率的測定條樣法》，在YG(B)026D一250型電子織物強(qiáng)力儀上測試。

1．9纖維直徑測定

纖維直徑按照ZBW21003-1986的顯微鏡法進(jìn)行測試。

1．10蛋白多肽釋放速率測試

在酶處理過程中，每隔10min于A=280nm處測試酶解液的吸光度。為排除水解液中懸浮物對測試結(jié)果的影響，另測試水解液在A：=310nin處的吸光度(蛋白質(zhì)在該處沒有吸收)，由二者吸光度差繪制蛋白多肽吸光度一時(shí)間曲線。

1．11羊毛的溴Allw6rden反應(yīng)

取羊毛數(shù)根置于載玻片上并加蓋玻片，在視頻顯微鏡下調(diào)焦觀察，直到纖維清晰可見，從蓋玻片邊緣滴入飽和溴水，并開始計(jì)時(shí)，2min后拍攝照片。顯微鏡放大1400。

1．12羊毛織物潤濕性測試

潤濕時(shí)間測定參照AATCC39—1980《織物潤濕性評價(jià)》，記錄20L去離子水在織物表面被完全吸收所需時(shí)間(min)。潤濕接觸角測定使用DSA100液滴形狀分析儀，記錄20L去離子水滴至織物上20s時(shí)水滴在織物表面所形成的接觸角，測試5次取平均值。

1．13SEM觀察

將纖維表面鍍金后，采用Quanta200進(jìn)行測試，電壓為5kV，放大倍數(shù)為2400。

2結(jié)果與討論

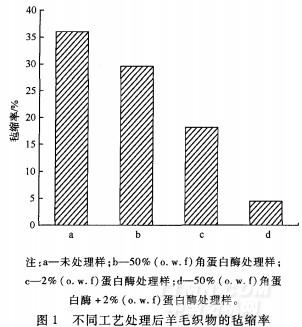

2．1不同處理工藝對羊毛防氈縮效果的影響試驗(yàn)考察了不同工藝處理后羊毛織物的氈縮率，結(jié)果如圖1所示。

從圖1可看出，未處理羊毛織物的氈縮率在35％以上，單獨(dú)角蛋白酶處理樣的氈縮率僅略有下降。這可能是因?yàn)榻堑鞍酌附到獾孜锏倪^程相當(dāng)緩慢，如Thermoanaerobacter產(chǎn)角蛋白酶處理羊毛10d后才能達(dá)到很好的降解效果。單獨(dú)使用蛋白酶處理樣的氈縮率為18．1％，2種酶一浴法處理后，織物的氈縮率下降到4．46％，防氈縮性能顯著提高，已達(dá)到機(jī)可洗效果¨。因?yàn)榻堑鞍酌缚墒寡蛎[片外層的角蛋白喪失不溶性和抗酶解的能力，蛋白酶可在角蛋白酶作用鱗片處進(jìn)一步降解鱗片內(nèi)層含硫量很低的非角質(zhì)化蛋白質(zhì)，2種酶的協(xié)同作用能使羊毛鱗片充分降解，因此織物防氈縮性能提高。

2．2不同處理工藝對織物減量率的影響

經(jīng)測試計(jì)算得知，單獨(dú)使用角蛋白酶和蛋白酶處理織物的減量率僅為1．03％和2．44％，而角蛋白酶+蛋白酶一浴法處理織物的減量率達(dá)12．39％。分析原因可能為：角蛋白酶對鱗片的降解以變性作用為主，即使角蛋白的二硫鍵斷裂形成變性角蛋白，而轉(zhuǎn)氨基和水解作用不明顯，變性角蛋白未進(jìn)一步降解，因此單獨(dú)角蛋白酶處理的羊毛織物減量不大；而角蛋白酶對鱗片的變性作用能增加蛋白酶的可及度，促進(jìn)蛋白酶對鱗片的降解；因此二者一浴法能有效降解鱗片蛋白，羊毛織物減量明顯。

2．3不同處理工藝對織物強(qiáng)力的影響

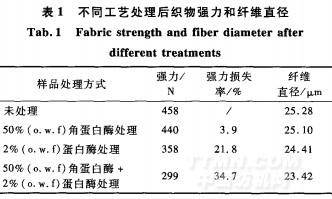

羊毛強(qiáng)力的損失主要與纖維皮質(zhì)層的損傷有關(guān)。由于蛋白酶對表層蛋白的水解速度較慢，所以水解作用首先從鱗片內(nèi)層的細(xì)胞間復(fù)合物(CMC)開始逐漸過渡到外層，從而造成羊毛的內(nèi)部損傷，表現(xiàn)為織物強(qiáng)力下降。表1示出不同工藝處理后織物的強(qiáng)力和纖維直徑。
