日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

    4.2試驗溫度的確定和試驗溫度對不溶物重量修正系數(shù)的影響

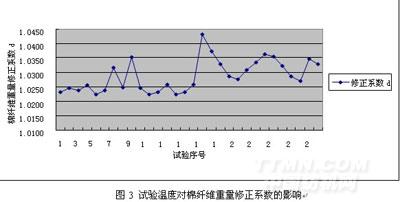

    在相近莫代爾/棉混紡比、溶液濃度、溶解時間、浴比、振蕩速率相同的條件下，我們分別采用不同的試驗溫度，對莫代爾/棉纖維混紡產(chǎn)品進(jìn)行含量分析試驗。設(shè)定試驗條件如下：溶液濃度：59.6%；溶解時間：20min；浴比：1:100；振蕩速率：140次/min，試驗溫度分別取23℃，25℃，27℃，每種溫度條件下進(jìn)行重復(fù)試驗10次，各實驗順序編號為1～30。根據(jù)實驗結(jié)果計算得到不同試驗溫度下不溶物-棉纖維的重量修正系數(shù)d值。試驗溫度對棉纖維重量修正系數(shù)的影響如圖3所示。

      對獲得的試驗數(shù)據(jù)，按照GB/T4883-2008《數(shù)據(jù)的統(tǒng)計處理和解釋正態(tài)樣本離群值的判斷和處理》標(biāo)準(zhǔn)，用格拉布斯法進(jìn)行離群值檢查，未發(fā)現(xiàn)離群值。因此，由圖3中的試驗數(shù)據(jù)可以看出，在溶液濃度、溶解時間、浴比、振蕩速率等條件不變的條件下，隨著試驗溫度的升高，不溶纖維——棉纖維的重量修正系數(shù)增大，即棉纖維的損失增大；試驗溫度降低，不能完全溶解莫代爾纖維，而且過濾比較困難。通過試驗得到，當(dāng)試驗溫度控制在（25±2）℃時，試驗結(jié)果最大誤差為0.8%，結(jié)果可以接受。

    4.3其它試驗參數(shù)的確定

    同理，我們在條件變差（試驗溫度、試驗時間、浴比、振蕩速率）只有一個，而其它條件均不變的情況下，對莫代爾/棉纖維混紡產(chǎn)品進(jìn)行含量分析試驗，獲得到了不溶物——棉纖維的重量修正系數(shù)d。確定的試驗參數(shù)和試驗條件對棉纖維重量修正系數(shù)的影響如表1所示。

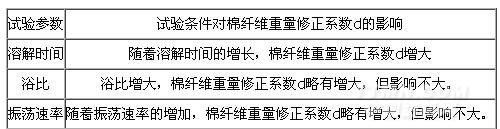

    表1其他試驗參數(shù)和試驗條件對棉纖維重量修正系數(shù)的影響

    試驗參數(shù)試驗條件對棉纖維重量修正系數(shù)d的影響

    溶解時間隨著溶解時間的增長，棉纖維重量修正系數(shù)d增大

    浴比浴比增大，棉纖維重量修正系數(shù)d略有增大，但影響不大。

    振蕩速率隨著振蕩速率的增加，棉纖維重量修正系數(shù)d略有增大，但影響不大。
