1清潔生產、循環利用改造方案

染整加工過程廢水的回用，首先要通過各類回收裝置(PVA回收、堿回收等)，將消耗的化學物料予以回收，然后通過熱泵機組提取廢水中的熱能，再經過中水回用裝置，輸送到各機臺，達到從源頭控制，實現清潔生產的目的。圖1為清潔生產、循環利用技術改造流程示意

1．1退漿廢水的循環利用

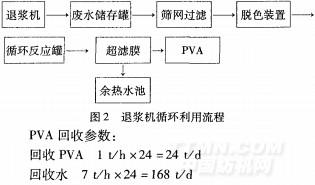

退漿機的回收裝置采用德國PVA(聚乙烯醇)回收裝置，將退漿機產生的退漿廢水首先收集到廢水儲存罐(需進行伴熱保溫處理)中。廢水通過振動篩網過濾裝置，將其中的花毛懸浮物、沉淀物等雜質過濾，進人脫色裝置，脫色后再進入循環反應罐，在超濾膜與循環反應罐之間實現退漿廢水的回收利用。當循環反應罐中的PVA濃度達到要求濃度時，PVA回收至回收容器，產生的回收水進入余熱水池。退漿機循環利用流程如圖2所示：

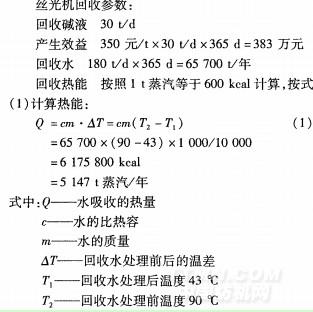

1．2絲光堿液循環利用

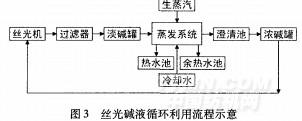

將絲光機的淡堿液收集到集水罐，由淡堿輸送泵送到蒸發系統的預處理，即精密過濾器過濾去除布毛纖維；過濾后收集到淡堿貯罐，由淡堿泵(進料泵)輸送進入四效蒸發系統進行蒸發濃縮；濃縮后由濃堿泵(出料泵)輸送到濃堿罐，或經過澄清池澄清分離，上清液進入濃堿罐；最后由濃堿輸送泵送至車間使用。絲光堿液循環利用流程如圖3所示。

蒸發裝置采用自然循環原理工作。蒸汽在蒸發器換熱管外部冷凝，從而使堿液在管內劇烈沸騰。堿液從分離器經回流管返回蒸發器，這樣堿液在分離器和蒸發器之間循環，通過蒸發水分進行濃縮。

1．3水洗廢水的循環利用

經不同工藝類型水洗后產生的水洗廢水，經泵輸送至余熱水池(見圖1)。

1．4定形機余熱利用

如圖4所示，在定形機廢氣出口處安裝余熱回收裝置，并將余熱回收裝置分隔為放熱區和吸熱區兩部分。在吸熱區，190qC以上的高溫廢氣通過余熱回收裝置，把廢氣降溫到175oC左右排放，其部分熱量被換熱器吸收，完成吸熱過程。換熱器吸收的熱量通過傳熱元件(熱管)內介質，將熱量傳遞到傳熱元件的另一端。在放熱區，由于傳熱元件的溫度比新進入的常溫空氣高，熱管內介質將常溫空氣加熱至135℃左右。135°C的高溫?zé)峥諝馔ㄟ^定形機本身負壓吸人至定形機烘箱內散熱器繼續加熱，從而實現余熱回收利用。
