日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．2 天然彩色棉纖維的表面結(jié)構(gòu)變化

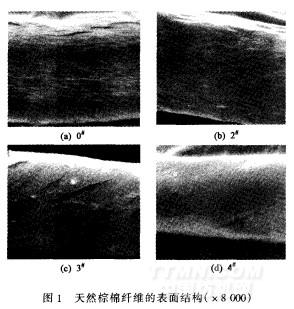

圖1為處理前后天然彩色棉纖維的表面結(jié)構(gòu)。圖1(a)為未處理的天然棕棉纖維，纖維表面平滑，有溝槽狀起伏皺紋。圖1(b)是用0．4％(O．W．f)的果膠酶處理后的天然棕棉纖維，纖維表面有孑L洞出現(xiàn)，表面結(jié)構(gòu)沒有太明顯的變化。當果膠酶用量為0．6％(O．W．f)時，纖維表面出現(xiàn)凹槽(見圖1(C))，且有突出的原纖，纖維表面裂痕和孑L洞較為明顯。同果膠酶處理后纖維表皮上形成不連續(xù)的凹槽相比，堿處理后(見圖1(d))的纖維表皮呈連續(xù)狀大片脫落，由此推斷在處理條件較為劇烈時，堿的作用可能會波及纖維內(nèi)部其他物質(zhì)，使得纖維的主體受到損壞，從而使纖維的強力下降。

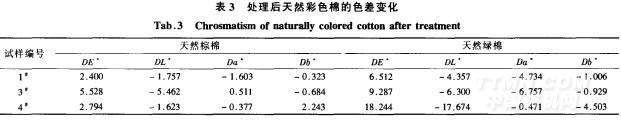

2．3 天然彩色棉纖維的脂蠟質(zhì)含量

處理后天然彩色棉纖維的脂蠟質(zhì)含量測試結(jié)果見表4。與未處理的天然彩色棉纖維相比，水處理后纖維的脂蠟質(zhì)含量并未減少，果膠酶處理后纖維的脂蠟質(zhì)含量略有減少，堿處理后脂蠟質(zhì)含量大幅降低。對比天然棕棉與天然綠棉纖維脂蠟質(zhì)減少的量可以推斷，果膠酶處理后纖維減少的脂蠟質(zhì)主要

為表皮中的脂蠟質(zhì)。有研究表明，綠棉次生層內(nèi)有嗜鋨層，嗜鋨層與脂肪、木脂素和色素有關(guān) 。堿處理后綠棉脂蠟質(zhì)含量大量減少，說明在堿處理過程中次生層內(nèi)的嗜鋨物質(zhì)有可能流失，因而綠棉中的色素也有可能隨之流失。
