日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2·4　染色工藝的研究

2·4·1　與棉纖維染色性能的比較

竹纖維類似粘膠纖維,與棉纖維在化學(xué)結(jié)構(gòu)上同屬纖維素纖維,染料上染機理是相同的,故所有可染棉的染料都能應(yīng)用于竹纖維。但是由于竹纖維屬于多孔異形纖維,與棉纖維存在差異,雖然它們的熱穩(wěn)定性是相同的,但竹纖維的結(jié)晶度較低,無定形區(qū)更大。因此,兩者的上染特性,也存在著一定差異。以下,我們選取Megafix活性紅B-2BF、RemasolRed、CIBA-CRONRedLS-BH.C及CIBACRONRedFN-2BL幾種中溫型活性染料,采用1.3.1及1.3.2的方法(其中活性染料1%owf,硫酸鈉40g/L,碳酸鈉9g/L)分別對兩種纖維進行染色試驗,以比較兩者染色性能的差異,得到的結(jié)果如表3~5。

由表5可知,幾種活性染料對竹、棉纖維都有著較高的上染率。對于棉纖維,其上染率及固色率都不及竹纖維;但延長染色時間后,上染率及固色率都會有所提高。而對于竹纖維來說,延長上染及固色時間,雖然上染率有所提高,但其K/S值并沒有太大變化,有的甚至還有所降低。這說明延長染色時間并不能提高染料的固色率,時間過長,會使染料的水解增加,在織物上形成浮色,造成了固色率反而降低。因此,考慮到成本及生產(chǎn)效率,竹纖維更適合選用1.3.1的染色工藝曲線。

2·4·2　幾種活性染料對竹纖維染色的優(yōu)化工藝條件

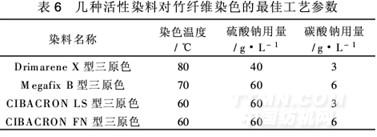

對于活性染料上染纖維素纖維,溫度、電解質(zhì)及堿劑用量是影響染料染色的主要因素。因此,本試驗篩選了對竹纖維有著良好的染色效果的四類活性染料DrimareneX型、MegafixB型、CIBACRONLS型及CIBACRONFN型的三原色,按2.3.1的方法(竹纖維針織物2g,活性染料1%owf,硫酸鈉Xg/L,碳酸鈉Yg/L,浴比1:25,溫度T℃)進行染色,分別對溫度、電解質(zhì)及堿劑用量做單一因素影響的分析。得到的試樣按1.4.4的方法測試,得到幾種活性染料對竹纖維織物染色的優(yōu)化工藝條件,

其結(jié)果見表6。

2·4·3　上染速率曲線

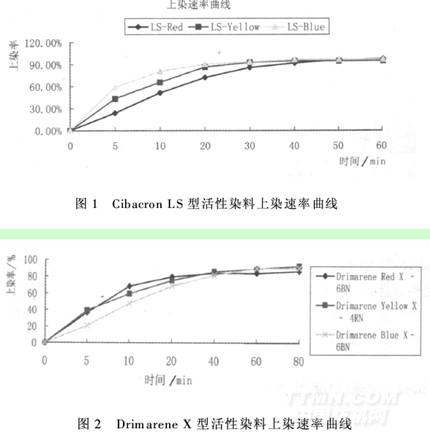

按1.3.1的方法及表3~6所確定的最佳工藝條件,以對竹纖維織物有著較好染色效果的DrimareneX型及CibacronLS型染料為研究對象,對其三原色染料在竹纖維上的上染率隨時間變化做出上染率曲線見圖1及圖2。

從圖1及圖2可以看出,兩類染料對竹纖維織物的上染率都比較高。對CibacronLS型活性染料來說,在試驗開始時,Ci-bacronLS-Red上染的比較慢,但在經(jīng)過一段時間后,三原色染料的上染率趨于平衡,達到相似的上染率,因此有利于獲得較好的拼色效果。
