日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2 形態(tài)結(jié)構(gòu)分析

2.2.1 縱向

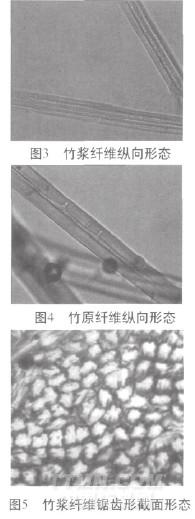

竹漿纖維縱向形態(tài)存在許多深淺不一的溝槽，有的潛伏表面，造成凹凸不平的外觀，有的深陷其里，造成較大裂縫，如圖3所示。竹原纖維縱向形態(tài)有橫節(jié)，粗細(xì)分布均勻，存在少量溝槽，無(wú)天然扭曲，如圖4所示。

2.2.2 橫向

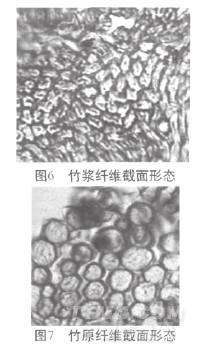

已有很多文獻(xiàn)報(bào)道[1-4]竹漿纖維橫截面形態(tài)與粘膠纖維一樣呈不規(guī)則鋸齒形，如圖5所示。另外我們還發(fā)現(xiàn)其他橫截面的竹漿纖維，這與以往文獻(xiàn)報(bào)道的有所不同，如圖6所示，纖維橫截面形態(tài)不是呈鋸齒形，而是呈不規(guī)則腰圓形，且內(nèi)有空腔，這一現(xiàn)象也有類似報(bào)[5]。出現(xiàn)情截面不同的竹漿纖維可能是由于各公司在生產(chǎn)竹漿纖維的加工工藝有所不同所致，這無(wú)疑對(duì)竹漿纖維的鑒別帶來(lái)了更高的難度。有關(guān)竹原纖維橫截面形態(tài)的文獻(xiàn)報(bào)道[1-2][6-7]竹原纖維橫截面形態(tài)與亞麻纖維基本一致，呈腰圓形。筆者研究的竹原纖維橫截面形態(tài)呈近似圓形，與報(bào)道的腰圓形有所不同，如圖7所示。

2.3 著色反應(yīng)

將適量的纖維置于碘-碘化鉀溶液中著色，沖洗晾干后，竹原纖維呈黑色，而竹漿纖維不染色，兩者著色現(xiàn)象明顯。由此可見竹原纖維的著色能力遠(yuǎn)比竹漿纖維強(qiáng)。

3 結(jié)論

根據(jù)試驗(yàn)，得出以下幾點(diǎn)結(jié)論：

1) 兩種纖維素纖維經(jīng)氯化鋅-碘試劑處理后出現(xiàn)了明顯不同的特性，竹漿纖維經(jīng)氯化鋅-碘試劑作用后呈墨綠色，且纖維逐漸變細(xì)；竹原纖維經(jīng)氯化鋅-碘試劑作用后，纖維呈淡淡的藍(lán)青色，纖維外觀沒有出現(xiàn)明顯變化。

2) 形態(tài)結(jié)構(gòu)上，竹漿纖維橫截面形態(tài)有呈不規(guī)則鋸齒形，也有呈不規(guī)則腰圓形狀，其縱向形態(tài)光滑，表面有溝槽；竹原纖維橫截面形態(tài)呈近似圓形，縱向形態(tài)有橫節(jié)，粗細(xì)分布均勻，存在少量溝槽，無(wú)天然扭曲。

3) 竹原纖維和竹漿纖維在碘-碘化鉀溶液中著色結(jié)果明顯不同，竹原纖維的著色能力更強(qiáng)。
