日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

拒污整理劑SF600         40

易去污整理劑SR9000      40

三防整理劑XAN           5

焙烘溫度×時(shí)間/℃×min   160×2

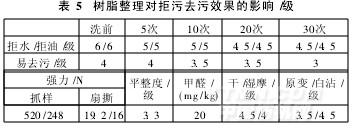

由表5可知,在拒污和去污整理處方中加入免燙整理劑,能夠提高面料的拒污、去污性能以及整理的耐久性。與12#工藝相比,表5中試樣20次水洗后的拒水拒油性能稍有下降;水洗30次后拒水4.5級(jí),比12#工藝高0.5級(jí),拒油4.5級(jí),比12#工藝高1級(jí),易去污效果達(dá)3級(jí),比12#工藝高出1級(jí)。其它物理指標(biāo)如強(qiáng)力、平整度和色牢度等也均能滿足面料的性能要求。

5.3添加涂料對(duì)拒污/易去污整理效果的影響

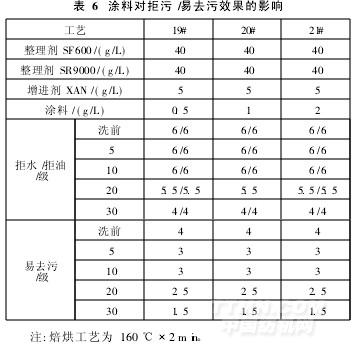

在拒污/易去污實(shí)際生產(chǎn)中,經(jīng)常出現(xiàn)不符色現(xiàn)象,需要添加少量涂料進(jìn)行修色。所選涂料必須是非離子型,且對(duì)拒污/易去污整理無影響。涂料對(duì)拒污拒油、易去污效果及其耐久性的影響見表6。

由表6可知,在配制好的拒污去污整理液中加入涂料,無沉淀物或絮狀物產(chǎn)生,對(duì)整理織物的拒水拒油性能和水洗前的去污性能無影響,但水洗后去污性能迅速下降,10次水洗后為3級(jí),30次水洗后僅1.5級(jí)。

6結(jié)語

(1)棉織物拒污/易去污同浴整理,可賦予織物易去污和耐久的拒污性能,但二者間存在相互制約,必須平衡好二者的關(guān)系。

(2)織物浸軋整理液后應(yīng)低溫預(yù)烘,烘干要徹底,焙烘條件為160℃×2 min。

(3)整理時(shí)應(yīng)選擇合適的柔軟劑。

(4)棉織物同浴進(jìn)行樹脂整理和拒污去污整理,可增進(jìn)拒污去污性能及耐久性,其易去污整理效果尤為明顯。浸軋整理液時(shí)添加涂料,雖能改善色光,且對(duì)整理液穩(wěn)定性沒有影響,但會(huì)降低易去污性能。
