4)織機(jī)速度和效率不容易提高
由于上述幾個(gè)方面的原因，織機(jī)的速度和效率都不容易提高，織造的綜合經(jīng)濟(jì)效益不高也是困擾特細(xì)號(hào)高密織物生產(chǎn)的一大難題。
2．2噴氣織機(jī)織造特細(xì)號(hào)高密織物時(shí)容易出現(xiàn)的疵點(diǎn)
在噴氣織機(jī)上織制不同品種，織物疵點(diǎn)出現(xiàn)的幾率不同。噴氣織機(jī)織造特細(xì)號(hào)高密織物時(shí)出現(xiàn)的主要疵點(diǎn)可分為三類(lèi)，一類(lèi)是機(jī)械性疵點(diǎn)，另一類(lèi)是操作性疵點(diǎn)，還有一類(lèi)是工藝性疵點(diǎn)。筆者對(duì)某紡企業(yè)在噴氣織機(jī)上織制的特細(xì)號(hào)高密織物(4個(gè)品種)疵點(diǎn)的出現(xiàn)幾率做了統(tǒng)計(jì)，具體情況如表1。
3解決特細(xì)號(hào)高密織物織造難點(diǎn)應(yīng)采用的工藝技術(shù)措施
3．1正確選擇漿料配方，采用合理的漿紗工藝配置是關(guān)鍵’
選擇漿紗強(qiáng)力高，耐摩性好，漿膜延伸性優(yōu)的低黏度漿料，并采用“兩高一低”的漿紗工藝配置，對(duì)于生產(chǎn)特細(xì)號(hào)高密織物具有特別重要的意義。“兩高一低”既高濃、高壓、低粘上漿，對(duì)于特細(xì)號(hào)高密織物采用“兩高一低”上漿工藝的好處顯而易見(jiàn)。高壓高濃上漿不僅能減少紗線毛羽，還能使紗線更加密實(shí)，漿紗增強(qiáng)和耐摩效果明顯。但高濃度漿液輸漿困難，對(duì)紗線浸透性不好，必須采用低粘漿液。某廠在生產(chǎn)防羽絨布的初期曾嘗試多加PVA1799來(lái)提高漿紗質(zhì)量，結(jié)果適得其反。表現(xiàn)為漿鍋纏紗、濕分絞棒無(wú)法使用、干分絞區(qū)斷頭嚴(yán)重，造成大量的并、粘、絞及漿斑疵點(diǎn)，織機(jī)停臺(tái)很高，效率只有60左右。后來(lái)，改用以H一100為主體粘著劑的漿料配方，并采用“兩高一低”的漿紗工藝，漿軸質(zhì)量明顯改觀，織造效率達(dá)到了85左右。
PVA1799屬完全醇解PVA，漿紗強(qiáng)力高，伸度好，耐摩性強(qiáng)，這是解決特細(xì)號(hào)高密織物織造難題所需要的。但是，以PVA為主體的漿料配方漿液內(nèi)聚力大、粘度大，從而導(dǎo)致粘、并、絞及漿斑疵點(diǎn)。同時(shí)，特細(xì)號(hào)高密織物的織造，為了提高紗線強(qiáng)力，減少紗身毛羽，提高紗線的耐摩性，必須采用高濃漿液分，由于以PVA為主體的漿液粘度高，采高濃漿液和高壓上漿在生產(chǎn)中會(huì)導(dǎo)致許多問(wèn)題。H一100由上海立明公司生產(chǎn)，屬低粘度酯化淀粉，是替代PVA進(jìn)行高濃高壓上漿比較理想的漿料。

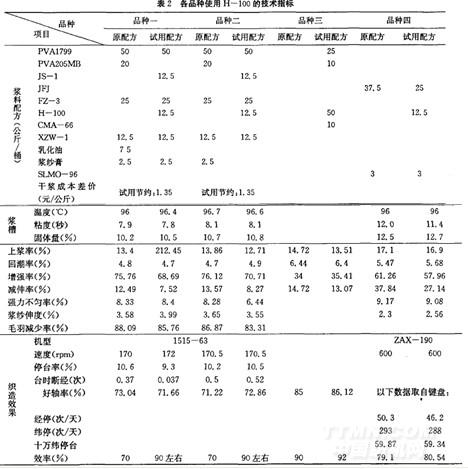

為了驗(yàn)證低粘漿料的使用效果，該廠做了對(duì)比, 將原配方中的JFJ用H一100等量代換一部分，配方及試驗(yàn)數(shù)據(jù)見(jiàn)表2，其中品種一、品種二、品種三是已有的經(jīng)驗(yàn)品種，品種四為現(xiàn)用配方。試驗(yàn)采用常規(guī)調(diào)漿方法。
品種一：C14．5／14．5472／236119．5府綢；品種二：C14．5／14．5523．5／283119．5府綢；
品種三：CJ14．5／14．5523．5／283府綢；品種四：CJ7．29／7．29594／598172．5防羽布
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
