日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

將一定量的催化劑十二烷基苯磺酸、非離子乳化劑A和去離子水,以及八甲基環(huán)四硅氧烷單體(D4)加入四口燒瓶中,高速攪拌乳化0.5h,并加熱至一定溫度,在N2保護下恒溫反應一段時間,滴加硅烷偶聯(lián)劑,即得帶乙烯基的有機硅種子微乳液。反應式如下:

(2)有機硅改性丙烯酸酯乳液制備

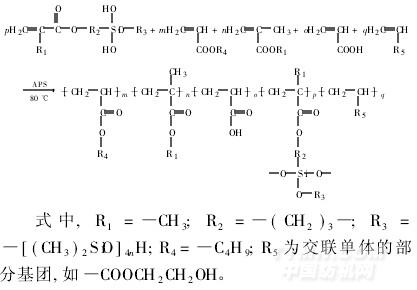

向上述制得的核種子乳液中,加入部分引發(fā)劑、乳化劑和丙烯酸酯單體,攪拌升溫。待體系引發(fā)后,滴加剩余的丙烯酸酯單體和引發(fā)劑。單體滴加完畢后,恒溫反應一段時間,降溫出料,加氨水調節(jié)pH值。反應方程式如下:

1.3靜電植絨工藝

將黏合劑以氨水增稠,控制合適的黏度,然后用涂層機均勻涂覆于基材表面。將涂有黏合劑的基材固定在靜電植絨小樣機的上極板上,采用上升法進行植絨。極板間距設定為10cm,植絨電壓40kV,植絨時間5s。

1.4性能表征

1.4.1有機硅改性聚丙烯酸酯乳液性能表征

(1)粒徑

采用Nano-ZS納米粒度與粒徑分析儀測試。

(2)成膜性

將一定量的聚合物乳液均勻涂于潔凈的玻璃片上,于60℃真空烘箱中烘干成膜,觀察其成膜情況。

(3)鈣離子穩(wěn)定性

配制0.5%CaCl2溶液,按乳液∶CaCl2溶液=4:1(體積比)制成均勻乳液,放入試管封好,靜置48h,觀察有無漂油、分層或凝聚等現象。

(4)機械穩(wěn)定性

加10mL乳液于30mL離心試管,以4000r/min離心施轉30 min,觀察乳液的外觀。

(5)紅外光譜

聚合物乳液經多步提純后烘干,于Avatar380傅里葉變換紅外光譜儀上測試。

(6)核磁共振譜

聚合物乳液經多步提純后烘干,以氨基乙酸(Glycine)為外標與測試樣品混合,測定改性前后產物的核磁共振譜。

1.4.2植絨織物性能表征

(1)植絨牢度　按GB/T 13775《棉、麻、絹絲機織物耐磨試驗方法》[4],采用Nu-Martindale 864耐磨及起毛起球試驗儀測試,壓力9 kPa。

(2)織物彎曲長度　按GB/T 18318—2001《紡織品織物彎曲長度的測定》[5],采用斜面法測定,彎曲長度為伸出長度的一半。

(3)抗靜電性能  采用YG(B) 342D型織物感應式靜電儀測試。

(4)折皺回復角  采用SHIRLEY折皺回復角測試儀,依據AATCC TestMethod 66—1996《機織物折痕回復:回復角》測試。
