2·1·4 中和反應(yīng)及產(chǎn)品的物化性能
磷酸酯化產(chǎn)物用NaOH中和,得到最終產(chǎn)物。其性能如下:含固量30 %~35 %,外觀淡黃色粘稠液體,滲透性20 s左右,耐堿性120 g/L,pH值7左右。
2·1·5 最佳合成工藝條件下的對比實(shí)驗(yàn)

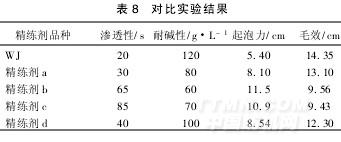

根據(jù)2.1.2的應(yīng)用工藝配方,作對比實(shí)驗(yàn),結(jié)果如表10所示。
.jpg)
經(jīng)表10對比可知,與精練劑a、b、c、d比較,該精練劑具有更好的滲透性,耐堿性及較好的應(yīng)用性能,適于推廣應(yīng)用。
3結(jié)論
(1)精練劑WJ具有良好的滲透性、耐堿性,以及良好的乳化分散性和凈洗性能。用其配制的溶液穩(wěn)定,不漂油,不凝聚,不分層,且泡沫較低。有利于節(jié)約能源,降低成本。
(2)精練劑WJ的最佳合成工藝條件為:開環(huán)反應(yīng)條件溫度85℃,反應(yīng)時間4 h,投料比1∶1.1,催化劑用量2.0%;縮合反應(yīng)條件溫度90℃,反應(yīng)時間4 h;磷酸酯化反應(yīng)條件溫度80℃,反應(yīng)時間6 h。
(3)精練劑WJ也適合于各種冷軋堆短流程工藝,具有很好的生物降解性,安全無毒。
<<上一頁[1][2][3][4][5]
您所在的位置：
編.gif)
