日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.3不同溫度下二甲基甲酰胺的剝離效果

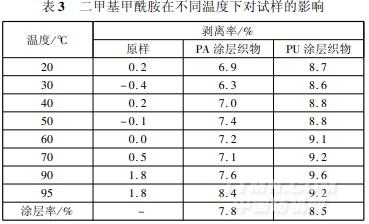

為了更全面地掌握二甲基甲酰胺在不同溫度下對(duì)涂層織物的影響，將試驗(yàn)溫度再細(xì)化，按1.2.2中的試驗(yàn)步驟，將試驗(yàn)溫度分別設(shè)定為30、50、60°C，再與表2中二甲基甲酰胺在20、40、70、90、95°C試驗(yàn)溫度條件下的結(jié)果比較（見表3）。

對(duì)涂層織物進(jìn)行涂層劑剝離，除了盡量把涂層劑全部去除，還必須盡量不損傷織物纖維，所以我們?cè)谧鰟冸x試驗(yàn)時(shí)，同一試驗(yàn)條件下用3塊試樣，分別為原樣、PA涂層織物、PU涂層織物。表3中，原樣織物的剝離率其實(shí)就是該試樣在某一試驗(yàn)條件下的損傷程度，因?yàn)樵瓨涌椢锷蠜]有涂層劑，所以去除的是試樣的油脂、染料以及纖維本身受損傷的部分。

在試驗(yàn)溫度為50°C時(shí)，二甲基甲酰胺對(duì)PA涂層織物和涂層織物的剝離率與PU涂層率最為接近。

試驗(yàn)溫度在70°C以下時(shí)，原樣織物的剝離率在上下波動(dòng)；達(dá)到時(shí)70°C，纖維受損傷程度開始出現(xiàn)；試驗(yàn)溫度達(dá)90、95°C時(shí)，原樣的剝離率達(dá)到1.8%，達(dá)所有試驗(yàn)條件下試樣受損傷程度最大。所以，70°C以上的試驗(yàn)溫度不能使用。

試驗(yàn)溫度為20、30、40°C時(shí)，PA涂層織物的剝離率偏低，其剝離率與涂層率之間有一定的差異；試驗(yàn)溫度為50°C時(shí)，PA及PU涂層試樣的剝離率與涂層率均趨于一致。所以，用二甲基甲酰胺為溶劑，試驗(yàn)溫度為50°C，對(duì)PA及PU涂層織物去涂層效果最佳。

2.4樣品剝離試驗(yàn)后的組分分析

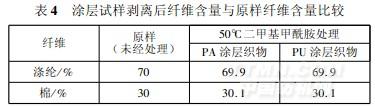

為了驗(yàn)證所設(shè)定的試驗(yàn)條件是否對(duì)試樣的纖維含量測(cè)試有影響，我們?cè)谶x定的試驗(yàn)條件下，對(duì)經(jīng)剝離試驗(yàn)后的PA、PU涂層樣品以及原樣進(jìn)行組分分析。其依據(jù)為GB/T2910—1997《紡織品二組分纖維混紡產(chǎn)品定量化學(xué)分析方法》，用75%硫酸溶解，結(jié)果見表4。

由表4知，經(jīng)所設(shè)定的試驗(yàn)條件處理后的樣品，與未經(jīng)任何剝離試驗(yàn)的原樣，其組分分析試驗(yàn)所得的各組分的含量幾乎一致，驗(yàn)證了我們所選定的剝離條件為最適合的剝離條件。

3結(jié)論

涂層混紡織物進(jìn)行含量測(cè)試前，必須將附著在織物上的涂層膠去除，然后按GB/T2910—1997規(guī)定的方法進(jìn)行組分分析。

對(duì)于PA或PU涂層滌棉混紡織物，選擇的去除涂層的試驗(yàn)方法是：每克試樣加入100mL二甲基甲酰胺，于50°C恒溫水浴鍋中保溫1h。二甲基甲酰胺對(duì)PA、PU兩種涂層膠均具有較好的剝離效果，是一種優(yōu)良的剝離溶劑。
