日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1.3　測(cè)試方法

 (1)顏色特征

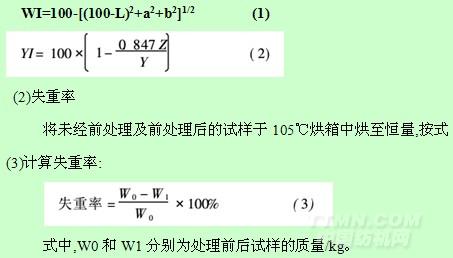

試樣的三刺激值(XYZ),Lab值(Hunter表色體系)和彩度C在Color-Eye7000A測(cè)色儀上測(cè)定,采用D65光源和10°觀察角。亨特白度(WI)按式(1)計(jì)算,黃度(YI)按ASTME313-73計(jì)算[式(2)]:

(3)織物毛效

采用毛效測(cè)試儀測(cè)定。

(4)斷裂強(qiáng)度

依據(jù)GB/T3923.1—1997《紡織品織物拉伸性能第1部分:斷裂強(qiáng)力和斷裂伸長(zhǎng)率的測(cè)定條樣法》,采用T201多功能強(qiáng)力機(jī)測(cè)定織物經(jīng)緯向的強(qiáng)力。

2　結(jié)果與討論

2.1　處理溫度的影響

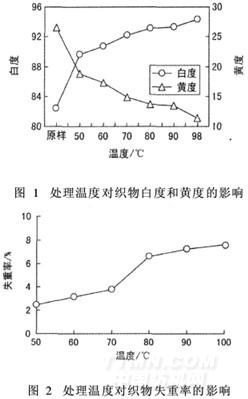

改性茶皂素40g/L,處理時(shí)間40min,按1.2.1節(jié)工藝,改變溫度處理棉織物,考察處理溫度對(duì)織物白度、黃度和失重率的影響,結(jié)果見(jiàn)圖1和圖2。

由圖1可知,棉織物在50℃經(jīng)茶皂素處理40min后,白度明顯增加,黃度大幅下降。這說(shuō)明即使在低溫條件下,改性茶皂素對(duì)棉坯布也具有一定的漂白效果。但試驗(yàn)發(fā)現(xiàn),此時(shí)織物上的棉籽殼仍未去除,織物的失重率也較小(圖2),這說(shuō)明低溫條件下改性茶皂素對(duì)棉籽殼的去除效果不佳。升高處理溫度,棉坯布的白度和失重率逐漸增加,黃度下降;處理溫度為98℃時(shí),織物亨特白度達(dá)到94左右,失重率近8%。綜合考慮,前處理溫度以98℃為宜。

2.2　處理時(shí)間的影響

用改性茶皂素40g/L,處理溫度98℃,按1.2.1節(jié)工藝,改變處理時(shí)間進(jìn)行試驗(yàn),結(jié)果見(jiàn)圖3。

圖3　處理時(shí)間對(duì)織物白度和失重率的影響

由圖3可知,高溫條件下,改性茶皂素處理棉織物較短時(shí)間,白度即迅速提高;繼續(xù)延長(zhǎng)處理時(shí)間,白度繼續(xù)增大;約25min后,織物白度趨于穩(wěn)定。由此可知,與雙氧水漂白相似,改性茶皂素在高溫條件下的漂

白速率較快,這說(shuō)明其含有的漂白組分在高溫下具有迅速分解的特點(diǎn)。隨著處理時(shí)間的延長(zhǎng),織物的失重率逐漸增大,說(shuō)明織物上的漿料被逐漸去除。綜合考慮,處理時(shí)間以40min為宜。

2.3　改性茶皂素用量的影響

改變改性茶皂素用量,按1.2.1節(jié)工藝于98℃對(duì)棉織物浸漬處理40min,測(cè)試處理后織物的白度和失重率,結(jié)果見(jiàn)圖4。
