日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.5測(cè)試指標(biāo)

(1)毛效  將經(jīng)練漂處理且烘干過(guò)的(105℃)試樣放置在毛效儀上測(cè)試,記錄30 min內(nèi)水沿織物上升的高度(cm)。

(2)白度  將烘干后的織物疊成四層,在WSD白度儀上測(cè)試。

(3)強(qiáng)力  按GB/T 3923. 1—1997《紡織品織物拉伸性能第1部分:斷裂強(qiáng)力和斷裂伸長(zhǎng)率的測(cè)定條樣法》在YG-502型織物強(qiáng)力試驗(yàn)儀上測(cè)試。

(4)染色牢度  用色牢度儀進(jìn)行濕摩和干摩染色牢度測(cè)試。

3結(jié)果與討論

3.1練漂處方的確定

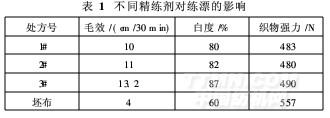

由表1可知,采用不同的精練漂白處方,可使莫代爾/棉混紡針織物獲得不同的練漂效果。其中采用3#處方的練漂效果最好,所以我們選擇以NF-1作為練漂助劑的3#處方進(jìn)行練漂。

3.2練漂溫度的確定

根據(jù)表1,采用3#處方,在不同溫度下進(jìn)行練漂(練漂時(shí)間60 min).

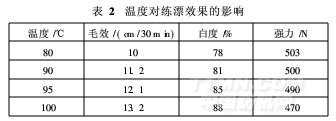

由表2可知,隨練漂溫度的升高,織物白度和毛效不斷提高,但織物強(qiáng)力有所下降,尤其是煮沸練漂時(shí)。為了避免織物強(qiáng)力受損,且達(dá)到較好的白度,該混紡織物的練漂溫度宜為95℃。

3.3練漂時(shí)間的確定

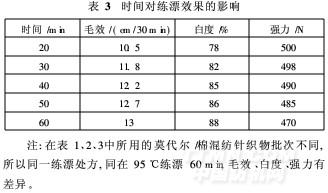

使用精練漂白劑NF-1在95℃對(duì)莫代爾/棉混紡針織物練漂不同時(shí)間,效果見(jiàn)表3。

根據(jù)表3可知,在相同條件下,隨著練漂時(shí)間的延長(zhǎng),織物白度和毛效都有提高,但織物強(qiáng)力有所下降。根據(jù)染色要求,毛效為12 cm/30min左右即可,因此確定練漂時(shí)間為40 min。

3. 4精練漂白劑NF-1用量的確定

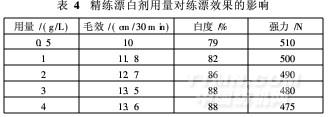

在95℃、40 min條件下,改變精練漂白劑NF-1用量,測(cè)試練漂效果,見(jiàn)表4。
