日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

耐水洗性　洗滌條件為:加AATCC標(biāo)準(zhǔn)洗滌劑,溫度45℃,時(shí)間45min,烘干。

涂層后織物色差　用Color-Eye7000A型測(cè)色配《色儀測(cè)定。

用SEM和EDS表征阻燃測(cè)試后織物炭層的結(jié)構(gòu)。

2　結(jié)果與討論

2.1　不同增效劑對(duì)涂層膠阻燃性能的影響

分別采用不同協(xié)效劑制備膨脹型阻燃涂層膠,對(duì)牛津帳篷布進(jìn)行整理。在控制干增重一定的條件下,對(duì)比其阻燃性能,其中,根據(jù)微量增效劑添加量不同分別編號(hào):

1#無(wú)增效劑　　　　　2#4A沸石　　2.1份

3#4A沸石　　3.5份  4#4A沸石    4.2份

5#4A沸石　　6.3份  6#二氧化錳   2.1份

7#氧化鋅　　2.1份   8#溴銻系阻燃涂層膠

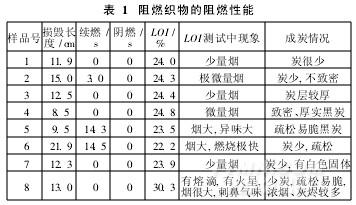

表1是涂布有不同阻燃涂層膠滌綸織物的阻燃性能。

由表1可知,在控制上漿量和含固量一定的情況下,1#~7#樣品表現(xiàn)出不同的阻燃性能。無(wú)增效劑的1#,LOI值為24.0%,阻燃性能也較好。加入2.1份4A沸石的2#,LOI值增加,但有3.0s的續(xù)燃;加入3.5份4A沸石的3#,LOI值增加,損毀長(zhǎng)度為12.5cm;4#4A沸石加入量為4.2份(4#)時(shí)(在阻燃劑中質(zhì)量分?jǐn)?shù)為2.8%),LOI值達(dá)到了24.8%,垂直燃燒損毀長(zhǎng)度為8.5cm,在測(cè)試過(guò)程中幾乎沒(méi)有明燃,阻燃布在火焰中受熱迅速熔化收縮,幾乎沒(méi)有煙;而4A沸石添加量為6.3份(5#)時(shí),阻燃性能大幅度下降。可見(jiàn)優(yōu)化添加量的4A沸石在膨脹型阻燃織物中有最佳的增效作用,其LOI值和成炭能力都有提高。如果添加量過(guò)大,會(huì)降低IFR體系膨脹成炭阻燃效果。

關(guān)于4A沸石增效膨脹型阻燃劑的文獻(xiàn)較多,研究者提出的一些增效機(jī)理,在織物阻燃整理中也同樣適用。諸多研究認(rèn)為,4A沸石是有效的路易斯酸催化劑,在低于250℃時(shí),對(duì)APP-PER體系具有催化酯化作用,加速了NH3和H2O的揮發(fā),改善了氣源與熔體黏度的匹配,進(jìn)而導(dǎo)致高質(zhì)量多孔炭層的生成,而后者是提高聚合物阻燃性能的關(guān)鍵。在高于250℃時(shí),沸石開(kāi)始分解;若溫度繼續(xù)升高,體系表面逐漸生成SiO2和Al2O3,由于表面能的差異,SiO2與Al2O3在表面層競(jìng)相運(yùn)動(dòng),導(dǎo)致表面富集SiO2,故而體系表面硅鋁比升高,表面的酸催化活性增強(qiáng),最終導(dǎo)致體系膨脹炭層有Si—P—Al—C鍵生成,起到了促進(jìn)成炭及穩(wěn)定炭層結(jié)構(gòu)的作用。4A沸石可促進(jìn)大分子網(wǎng)絡(luò)結(jié)構(gòu)與聚合物鏈的相互作用,減少高分子熔體黏度,同時(shí)使得聚合物和IFR體系形成網(wǎng)狀結(jié)構(gòu),這有利于膨脹發(fā)泡過(guò)程,促進(jìn)阻燃。沸石的加入量有一個(gè)優(yōu)化值,加入太多或太少,都會(huì)產(chǎn)生不合適的泡沫。在膨脹阻燃過(guò)程中,在適量4A沸石的增效和協(xié)效作用下,炭層中生成的多芳香結(jié)構(gòu)物質(zhì),可使材料強(qiáng)度增強(qiáng),使材料表面變得柔韌,減少材料在高溫下表面產(chǎn)生裂紋的可能性。同時(shí),氧氣擴(kuò)散進(jìn)入聚合物的速率以及燃燒降解產(chǎn)生的氣體進(jìn)入燃燒中心區(qū)的速率都會(huì)減慢[1-3]。
