日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．3殼聚糖處理對(duì)鹽效應(yīng)的影響

在活性翠藍(lán)KN—G染色過(guò)程中，加人不同量鹽分別為10、20、30、40L。通過(guò)比較染色后的K／S值、值和c值等，探討殼聚糖處理對(duì)鹽效應(yīng)的影響，結(jié)果見表4。

由表4可知，在鹽用量相同的條件下，經(jīng)殼聚糖處理的棉織物的得色量比未處理織物高，且用量為30、40g／L時(shí)增深效果明顯。所以，經(jīng)過(guò)殼聚糖處理的織物可以少量的鹽達(dá)到相同的染色效果。同時(shí)，某些在鹽作用下不能達(dá)到的深度可以通過(guò)殼聚糖浸漬處理達(dá)到。這是由于棉織物經(jīng)殼聚糖處理后，會(huì)在表面形成一層殼聚糖薄膜，加快對(duì)染料的吸附，提高染料的上染能力。

2．4殼聚糖處理對(duì)勻染性的影響

在最佳處理?xiàng)l件下對(duì)棉織物進(jìn)行殼聚糖浸漬處理，然后用三種不同類型的活性染料進(jìn)行染色，通過(guò)測(cè)定△E值，比較勻染性，結(jié)果見表5。

從表5可知，殼聚糖處理后織物的勻染性比未處理織物好，其中K型染料的勻染性最好。棉織物在前處理過(guò)程中會(huì)受到不同程度地機(jī)械損傷和化學(xué)損傷，損傷嚴(yán)重的部位對(duì)染料吸附量大，無(wú)損傷的部位染料吸附量相應(yīng)要小，從而造成染色不勻。經(jīng)殼聚糖整理后，棉織物的機(jī)械和化學(xué)損傷部位得到了一定的修復(fù)，棉織物與活性染料的反應(yīng)比較均衡，從而達(dá)到減少色差的目的。

此外，殼聚糖處理還增加了活性染料對(duì)棉織物的反應(yīng)活性。處理后棉織物上的反應(yīng)基團(tuán)增加，提高了上染率和上染速率。

2．5殼聚糖處理后對(duì)織物染色速率的影響

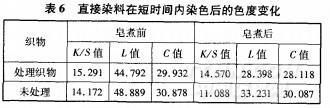

先在最佳處理?xiàng)l件下對(duì)棉織物進(jìn)行殼聚糖處理，然后用直接4BL藍(lán)染料縮短染色時(shí)間進(jìn)行染色，并進(jìn)行性能測(cè)試，結(jié)果見表6。

從表6可知，經(jīng)殼聚糖處理后的織物皂煮前后得色量均明顯高于未處理織物。上染率的提高使得染色深度提高，可減少染料使用量，并提高上染速率，縮短染色時(shí)間。

3結(jié)論

(1)殼聚糖浸漬處理棉織物的最佳工藝參數(shù)為：溫度60℃，殼聚糖濃度l％，時(shí)間30min。

(2)對(duì)經(jīng)殼聚糖處理后的棉織物染色，可以大量減少鹽用量，有利環(huán)保。

(3)用殼聚糖處理的棉織物，皂洗前后的△(K／S)值較小，染色浮色少，摩擦牢度較高。
