日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

工藝流程　印花→烘干(80℃×2min)→焙烘(140℃,3~5min)

1.3　性能測定

(1)顏料與助劑含固量

稱取一定量的顏料漿和黏合劑,分別在分析天平上稱重,烘燥48h后取出稱重,計算含固量。

(2)顏料粒徑和Zeta電位

稱取0.05g顏料漿,稀釋3000倍,用納米粒度與電位分析儀測定顏料Z均粒徑和Zeta電位。

(3)黏合劑的吸水性

將黏合劑倒入聚酯膜上,自然流延成膜(膜厚度相同),待膠膜完全干燥后稱重。將該膠膜置于去離子水中浸泡48h,取出并吸盡表面水分,稱重,計算膠膜浸水后增重百分比,以此表征黏合劑的吸水性[4]。

(4)分散體系沉降穩(wěn)定性

稱取0.05g顏料漿,稀釋3000倍,用移液管移取10mL于離心管中,以3000r/min離心30min。將移液管插入離心管液面下2mm處,取1mL色漿,稀釋5倍,用紫外分光光度儀測定稀釋液的吸光度,按式(1)計算比吸光度。

γ30=A30/A0×100%                                         (1)

式(1)中,A0和A30分別代表未離心和離心30min時最大吸收波長處的吸光度,γ30代表離心30min的比吸光度。比吸光度越接近100%,體系的離心穩(wěn)定性越好。

(5)印花產(chǎn)品干濕摩擦牢度

按AATCC8-2005《紡織品耐摩擦色牢度》,在CM-5型ALTAS摩擦色牢度計上測試,并用Datacolor 650型電腦測色配色儀進行沾色評級[5]。

2　結(jié)果與討論

2.1　顏料色漿的基本性能

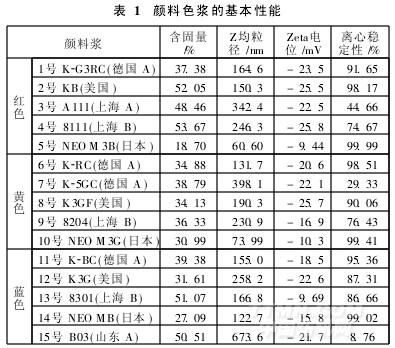

從紅、黃、藍三色系中分別選取5只顏料漿,測定其含固量。稀釋相同倍數(shù),測定各顏料漿的Z均粒徑,Zeta電位和離心穩(wěn)定性,結(jié)果見表1。

由表1可見,日本某公司產(chǎn)顏料漿(5號,10號,14號)粒徑最小,紅、黃色漿的粒徑均在100nm以下,屬于納米級顆粒。其它公司生產(chǎn)的顏料漿粒徑大多在100~200nm,也有顏料漿粒徑在200~300nm,最大粒徑超過600nm,這些顏料顆粒已屬于亞納米級。
