日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1．3粗紗

由于MPAN纖維卷曲性差及抱合力較小，且直徑較粗，易形成毛羽，因此粗紗捻系數(shù)應偏大掌握。主要工藝配置：粗紗干定量5．28g／10m，總牽伸倍數(shù)6．36，后區(qū)牽伸1．31倍，前羅拉轉速216r／min。

1．4細紗

由于兩種纖維間的抱合力較弱，捻系數(shù)應偏大掌握。主要工藝參數(shù)如下：紗線細度19．68tex，捻系數(shù)452，后區(qū)牽伸倍數(shù)1．2，羅拉隔距18／38mm，錠速為12000r／min，前羅拉轉速239r／min，膠輥加壓117．6／98／78．4N。

1．5漿紗

由于MPAN纖維卷曲差，抱合差及強度低，紗線的毛羽多，斷裂強度較低。漿紗工序以“耐磨和貼伏毛羽為主、滲透與被覆并重、高濃低黏、中壓力、小伸長”為原則。漿料配方和工藝參數(shù)如下：PVA一179937．5kg，PVA-205MB40kg，玉米淀粉25kg，分解劑1kg，963抗靜電劑1kg，SLMO一85油脂2kg。漿槽溫度92℃，漿槽黏度11s，含固率13．2％，上漿率16．3％。

1．6織造

由于紗線強度偏低，毛羽較多，織造工序采用“早開口、早引緯、中張力、高后梁”的織造工藝，減小布面游動，便于引緯打緯。車速350r／min，開口時間280。，引緯時間8O?！?40。。經(jīng)緯紗細度均為19．4tex，經(jīng)緯密分別為440、560根／10cm。

2測試方法

2．1保暖性測試

織物保暖性測試按照GB／T11048-1989在YG606型平板式保暖儀上進行，以傳熱系數(shù)表達(紡織品表面溫差為10℃時通過單位面積的熱流量)。

2．2透濕性測試

織物的透濕性實驗采用透濕杯法，在織物兩側恒定蒸汽壓的條件下，以規(guī)定時間內(nèi)通過單位面積織物的水蒸氣質(zhì)量來表示。實驗中將盛有水并以織物密封杯口的透濕杯整體置于干燥環(huán)境中，根據(jù)一定時間內(nèi)透濕杯內(nèi)水的質(zhì)量變化表達織物的透濕性。

2．3透氣性測試

按照GB5453-1985《紡織品織物透氣性試驗方法》測試，以一定壓力下單位時間內(nèi)透過單位面積試樣的空氣量表示。

2．4導水性測試

織物的導水性以芯吸速度來表示，實驗在YG(B)871型芯吸測試儀上進行，取樣長30cm，寬2．5cm，測試時間30min。實驗以30min內(nèi)水沿著試樣表面爬伸的高度表示織物的導水性。

3結果與分析

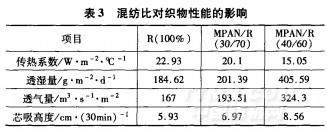

對R(100％)、MPAN／R(30／70)、MPAN／R(40／60)3種織物進行保暖性、透濕性、透氣性和導水性測試，結果見表3。

3．1混紡比對保暖率的影響

由表3可以看出，隨著MPAN纖維混紡比的提高，織物的傳熱系數(shù)u有下降的趨勢，織物的保暖性增強。實驗表明MPAN纖維的保暖效果優(yōu)于粘膠纖維。

3．2混紡比對透濕性的影響

由表3可以看出，隨著MPAN纖維混紡比的提高，織物的透濕量逐漸上升，織物的透濕性提高。實驗表明，在無汗環(huán)境下，適當提高MPAN纖維的混紡比，可以提高人體皮膚表面的干爽感覺。
