日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

柔軟劑                         z

pH值(用NaOH調(diào)節(jié))             2.4~2.8

2.3.2工藝流程

浸軋工作液→烘干(100℃)→焙烘(160~190℃×3min)。

2.4測試項目及方法

干態(tài)折痕回復角  按照AATCC 66測定。

斷裂強力  按照ASTMD 5034測定。

撕破強力  按照ASTMD 1424測定。

DP/級  按照AATCC 124評定。

游離甲醛釋放量  按照日本標準JIS 1041測定。

3結(jié)果與分析

3.1DM-3540用量對整理效果的影響

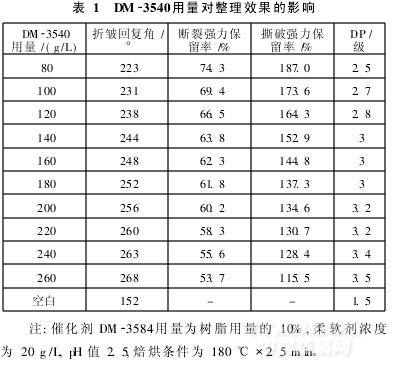

改變DM-3540的用量,其整理效果見表1。

由表1知,隨著DM-3540濃度增加,織物折皺回復角增大,當用量達到140g/L后,折皺回復角隨用量增大而提高的幅度趨于緩和。其原因是,樹脂在織物上存在三種形式的交聯(lián)反應:樹脂分子中的羧基與纖維素分子中的羥基之間的交聯(lián)反應,樹脂分子中的羧基之間的自交聯(lián)反應以及樹脂僅以一個羧基與纖維素分子中的羥基反應。當樹脂濃度較低時,以前兩種反應形式為主,而當濃度增大后,則第三種反應形式增加。

表1數(shù)據(jù)表明,DM-3540用量大于140g/L可以獲得較好的防皺效果,且在DP達到3.2級的情況下,斷裂強力保留率仍能保持60%以上,撕破強力保留率在135%左右。

3.2pH值對整理效果的影響

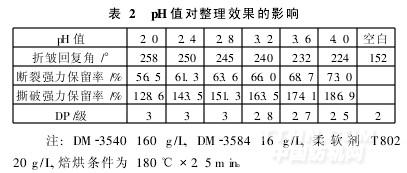

調(diào)節(jié)整理液pH值分別為2.0、2.4、2.8、3.2、3.6和4.0,整理效果見表2.

由表2知,DM-3540的抗皺整理效果對工作液的pH值有一定的依賴性。隨著工作液pH值的提高,折皺回復角呈下降趨勢,而強力不斷提高。當pH值較低時,雖然能獲得較高的折皺回復角,但強力下降較大;而在pH值較高的情況下,雖然強力保留率高,但免燙效果不能令人滿意。
