日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

b)漂白方法

室溫下在燒杯中配置漂白液，投入試樣，然后置于已恒溫的水浴鍋加熱，待漂液快速升溫至設(shè)定值后，保溫50min，漂白后充分水洗，自然晾干。

1．3測試指標(biāo)

a)白度的測定：按照國家標(biāo)準(zhǔn)GB8425—1987對處理織物的白度進(jìn)行測試。將織物折疊4層放于白度計小孔處，以便更精確地測量白度。選擇布樣的3個不同點測試，取其平均值。

b)頂破強(qiáng)力的測定：按照國家標(biāo)準(zhǔn)GB／T19976-2005，使用電子織物頂破強(qiáng)力機(jī)對處理織物樣品進(jìn)行頂破強(qiáng)力的測試。每塊布樣測5次，取平均值。

2結(jié)果與討論

2．1雙氧水用量的確定

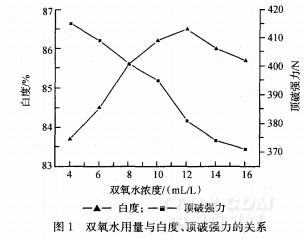

對雙氧水用量進(jìn)行單因素分析，得出雙氧水的最佳用量。其中，雙氧水用量4～18mL／L，硅酸鈉3g／I，滲透劑2g／L,精練劑2g／I，碳酸鈉1．5g／L，pH值l0，時間50min，溫度8O℃，浴比1：30。其白度與雙氧水用量及頂破強(qiáng)力與雙氧水用量的關(guān)系見圖1所示。

漂液中雙氧水的濃度應(yīng)以能達(dá)到漂白效果而不損傷織物為原則。雙氧水漂白獲得的白度并不完全與漂液濃度成正比關(guān)系。使用雙氧水漂白，主要通過雙氧水有效分解產(chǎn)生的強(qiáng)氧化性物質(zhì)來破壞色素的發(fā)色體系，達(dá)到消色的目的。濃度過低達(dá)不到漂白的目的，過高會氧化破壞纖維的分子鏈，使聚合度降低，從而影響到織物的頂破強(qiáng)力，造成織物手感粗糙[2]。由圖1可知，當(dāng)雙氧水為12mL／L以后時，白度有所下降；當(dāng)雙氧水濃度大于10mL／L時，織物的頂破強(qiáng)力有明顯降低，對織物的損傷也越來越大。經(jīng)過綜合的考慮，故選定雙氧水的用量為10mL／L。

2．2漂白時間的確定

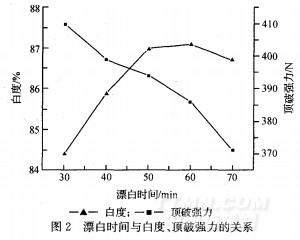

對漂白時間進(jìn)行單因素分析。雙氧水用量12mIL，硅酸鈉3g／L，碳酸鈉1．5g／L，滲透劑2g／L，精練劑2g／L，pH值10，溫度80℃，時間30~70min，浴比1：30。其白度和頂破強(qiáng)力與時間的關(guān)系見圖2所示。

由圖2可知，當(dāng)漂白時間小于60min時，隨著漂白時間的增加織物的白度增加；但如果漂白時間過長，大于60min，織物的白度略有下降，織物頂破強(qiáng)力下降，織物的損傷隨漂白時間的延長而會加劇。

綜合漂白效果和生產(chǎn)成本，漂白時間不宜超過60min，應(yīng)選為50min左右。

2．3漂白溫度的確定

對漂白溫度進(jìn)行單因素分析。雙氧水用量12mL／L，硅酸鈉3g／L，碳酸鈉1．5g／L，滲透劑5g／L，精練劑2g／L，pH值1O，溫度60~100℃，時間50min，浴比1：30。其白度和頂破強(qiáng)力與溫度的關(guān)系如圖3所示。
