日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

煮練液處方(以對(duì)織物重量百分率計(jì))：燒堿(100%)為3，水玻璃(相對(duì)密度1．4)0．5%，表面活性劑0．5%，亞硫酸氫鈉為0．5%，磷酸三鈉1%。

煮練工藝條件：浴比(織物重量：煮練液體積)為1：3，煮練壓力為大氣壓，煮練溫度為100℃，煮練時(shí)間為3h。

1．32紅外光譜分析

利用SpectrumOne-B型傅立葉變換紅外光譜儀對(duì)兩種整理劑整理前后試樣進(jìn)行紅外光譜分析。

1．3．3掃描電鏡測(cè)試

利用JSM-6460LV型掃描電鏡觀察整理前后試樣在掃描電鏡下影像的變化。

1．3．4紫外線分光光度計(jì)測(cè)紫外線透過率

用Lambda35型分光光度計(jì)測(cè)定各種抗紫外試樣的透過率曲線，并用面積比求出280320nn2紫外線區(qū)域的平均透過率(%)。

2結(jié)果與分析．

2．1棉織物的紫外線透過率

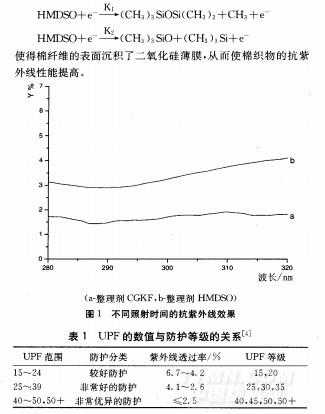

圖1是當(dāng)?shù)入x子體照射時(shí)間為60S，照射距離為9mm時(shí)，采用兩種不同整理劑對(duì)棉織物進(jìn)行處理后，棉織物的紫外線透過率情況。

由圖1可以看出，采用整理劑CGKF和HMDS0，波長(zhǎng)在280~320nm．的紫外線平均透過率均大幅度下降，棉織物的抗紫外性能均有很大提高，符合國(guó)家紡織品防紫外線要求(見表1)，但經(jīng)整理劑CGKF處理后的棉織物紫外線平均透過率降低至1.7%，使棉織物具有非常優(yōu)異的紫外線防護(hù)效果，優(yōu)于整理劑HMDSO。

雖然采用兩種整理劑，棉織物抗紫外線效果相差不很大，但它們各自作用機(jī)理卻不同。整理劑CGKF因?yàn)榉肿恿看?，聚合度高，分子主鏈結(jié)構(gòu)中含I有Si—O、si～C化學(xué)鍵，鍵能較高(Si—O鍵4．6eV，Si一C鍵8．3eV)，所以等離子體作用下產(chǎn)生自由基較少孩4蝕作用較弱，主要發(fā)生聚合反應(yīng)，在CGKF大分子間發(fā)生交聯(lián)，形成網(wǎng)狀結(jié)構(gòu)。而整理劑HMDSO對(duì)棉織物進(jìn)行二浸二軋整理后，在棉纖維的表面沉積了大量的等離子體聚合物，經(jīng)等離子體處理后，HMDSO主要發(fā)生如下兩個(gè)化學(xué)反應(yīng)：

2．2棉織物抗紫外線性能耐洗牢度

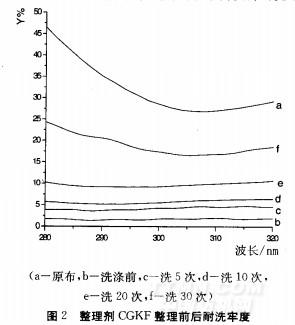

由圖2、圖3可以看出經(jīng)整理劑CGKF整理后織物的耐洗牢度比用整理劑HMDSO要好，這主要是因?yàn)樵诘入x子體作用下，CGKF大分子間發(fā)生交聯(lián)形成的網(wǎng)狀結(jié)構(gòu)使得耐洗牢度好。
