日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

從精紡機(jī)織面料（圖1）、半精紡機(jī)織面料（圖2）、針織面料（圖4）的曲線圖中可發(fā)現(xiàn)，2#試驗(yàn)的曲線幾乎處于最低位置，3#試驗(yàn)居中，1#試驗(yàn)處于最高位置。曲線處于越低位置說明起球越嚴(yán)重，對(duì)應(yīng)試驗(yàn)的試驗(yàn)測(cè)試條件越重。所以測(cè)試條件由重至輕的排列順序?yàn)椋?#、3#、1#。即負(fù)荷質(zhì)量為415 g，磨料為織物本身的測(cè)試條件最重，其次為負(fù)荷質(zhì)量同為415 g，磨料為羊毛標(biāo)準(zhǔn)磨料的測(cè)試條件；負(fù)荷質(zhì)量為155 g，磨料為織物本身的測(cè)試條件最輕。經(jīng)過分析可知，磨料為織物本身比磨料為標(biāo)準(zhǔn)羊毛織物更容易使織物起球，從2#和3#試驗(yàn)（負(fù)荷質(zhì)量相同，磨料不同）可看出馬丁代爾法起球試驗(yàn)中磨料為織物本身比磨料為標(biāo)準(zhǔn)羊毛織物更容易使織物起球；從1#和2#試驗(yàn)（磨料相同，負(fù)荷質(zhì)量不同）可看出磨料為起球能力較重的標(biāo)準(zhǔn)羊毛磨料，而負(fù)荷質(zhì)量不同，415g最重，而155g為最輕，可看出負(fù)荷質(zhì)量的起球作用比磨料更大。

由以上四個(gè)圖可看出，GB/T 4802.2-2008標(biāo)準(zhǔn)起球測(cè)試條件的負(fù)荷質(zhì)量、磨料、起球摩擦次數(shù)對(duì)測(cè)試結(jié)果及變化趨勢(shì)均有很大影響。負(fù)荷質(zhì)量對(duì)測(cè)試結(jié)果影響和磨料對(duì)測(cè)試結(jié)果影響均可達(dá)1級(jí)；而摩擦次數(shù)對(duì)測(cè)試結(jié)果影響可達(dá)2.5級(jí)，且并非摩擦次數(shù)越多起球結(jié)果越差。

1.2.2四種起球測(cè)試方法的測(cè)試和結(jié)果比較

結(jié)合三種面料的特征，根據(jù)四種起毛起球性能測(cè)試標(biāo)準(zhǔn)選擇試驗(yàn)條件進(jìn)行實(shí)驗(yàn)。具體見表4。

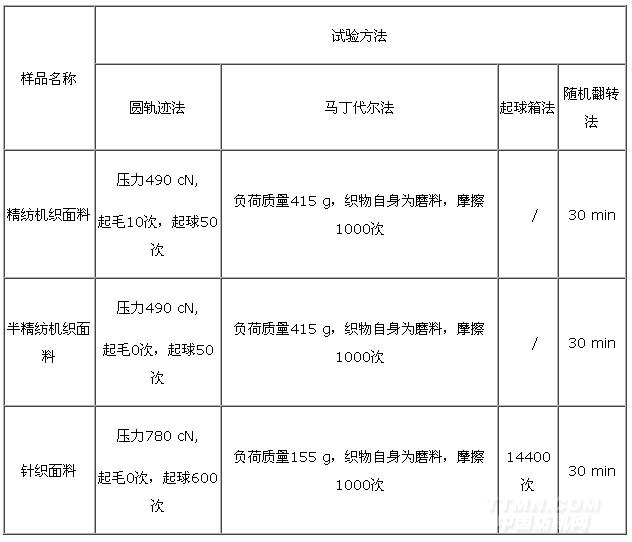

表4 四種起毛起球性能測(cè)試試驗(yàn)條件比較

測(cè)試結(jié)果具體見表5。

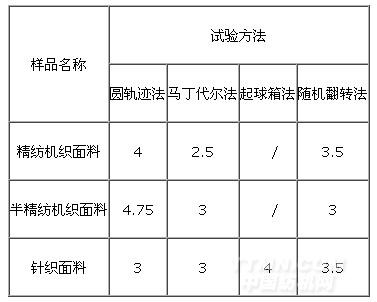

表5 四種起毛起球性能測(cè)試結(jié)果
