日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

從表1可看出，Viloft纖維接近火焰時(shí)不熔、不縮，著火時(shí)迅速燃燒，離開火焰繼續(xù)燃燒，燃燒時(shí)有燒紙味，殘?jiān)鼮樯倭克绍洺噬罨疑男鯛睿淙紵卣髋c棉、普通粘膠基本相同．因此，采用燃燒法無(wú)法準(zhǔn)確區(qū)分出Vilofl纖維．

2．2顯微鏡觀察法

顯微鏡觀察法利用顯微鏡觀察纖維縱向、橫向截面形態(tài)，根據(jù)纖維形態(tài)特征的差異來(lái)鑒別纖維．

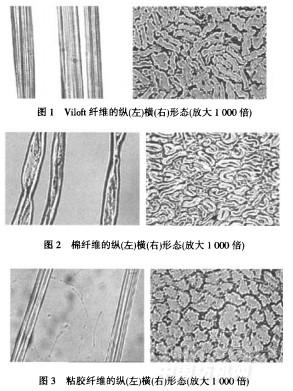

縱向制片：將纖維手扯伸直平行，抽取少量置于載玻片上滯i上少量液體石蠟，覆上蓋玻片，在顯微鏡下觀察纖維縱向形態(tài)；截面制片：將整理好的適量纖維嵌于哈氏切片器凹槽中，加入少量膠棉液，使其充分滲透到各根纖維間，再壓緊纖維，然后用單面刀片切取10～30um的薄片，在顯微鏡下觀察纖維橫截面形態(tài)．考慮到鑒別方法的實(shí)用性，本文使用纖維細(xì)度儀觀察并采集了Viloft纖維和棉、粘膠纖維的縱、橫向形態(tài)特征圖，結(jié)果見圖1—3．

從圖l可看出，Viloft纖維的縱向有連續(xù)、多條細(xì)紋溝槽，不同于有天然轉(zhuǎn)曲的棉纖維；截面為獨(dú)特的扁平墻垛狀，有較淺的不規(guī)則鋸齒，不同于腰圓形有中腔的棉纖維(見圖2)，與皮芯結(jié)構(gòu)、鋸齒形截面的粘膠纖維(見圖3)有明顯差別，在普通的生物顯微鏡下清晰可見'彳艮容易區(qū)分．

2．3溶解法【2】

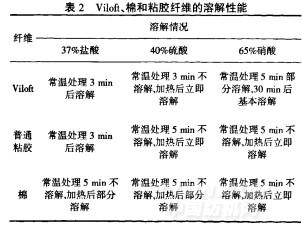

溶解法根據(jù)纖維化學(xué)組成不同，在不同濃度的化學(xué)溶劑中、不同溫度下的溶解狀態(tài)不同(如立即溶解、溶解、部分溶解、微溶或不溶解等)鑒別纖維．本文按FZ／T0105714—2007《紡織纖維鑒別試驗(yàn)方法溶解性試驗(yàn)方法》，選擇了3種化學(xué)試劑對(duì)Vilofl纖維進(jìn)行溶解性試驗(yàn)，并與棉、粘膠纖維進(jìn)行了比較，結(jié)果見表2．

由表2可知，常溫下，Viloft纖維在37％鹽酸溶液中溶解；在40％硫酸溶液中不溶解，煮沸后立即溶解；在65％硝酸溶液中部分溶解，與棉、粘膠纖維有明顯的差異．由此可見，選擇65％硝酸可區(qū)分出Viloft纖維與粘膠纖維．

2．4藥品著色法|31

藥品著色法根據(jù)各種纖維化學(xué)組成不同，對(duì)某種化學(xué)藥品呈現(xiàn)著色反應(yīng)的差異鑒別纖維。碘一碘化鉀溶液的配制：將20g碘溶解于100mL碘化鉀飽和溶液中，取少量纖維浸于碘一碘化鉀(I—KI)溶液(著色試劑)中，1min(用秒表計(jì)時(shí))后，取出、清水洗凈、晾干，觀察纖維濕態(tài)和干態(tài)著色情況，其結(jié)果見表3．

由表3可知，Vilofl纖維用碘一碘化鉀溶液著色后，濕態(tài)呈黑藍(lán)青、干態(tài)呈深灰色，與粘膠纖維基本相同，而棉纖維濕態(tài)和干態(tài)均不染色．因此，用碘一碘化鉀溶液著色可區(qū)分棉與Vilofi纖維，但不能區(qū)分Viloft纖維和粘膠纖維．
