1.4 性能測試方法
(1)斷裂強(qiáng)力
按ASTM D5035—1995(2003)《織物斷裂強(qiáng)力和伸長的標(biāo)準(zhǔn)試驗方法》測定;
(2)撕破強(qiáng)力
按ASTM D1424—1996《沖擊擺錘法測定織物的撕破強(qiáng)力》測定;
(3)折皺回復(fù)角
按AATCC 66—2006《機(jī)織物折皺回復(fù)性的測定回復(fù)角法》測定;
(4)甲醛含量
按JIS L1041—2000《甲醛釋放含量測試》測定。
2 結(jié)果與討論
采用染色法識別交聯(lián)程度,主要是利用酸性大紅、直接湖藍(lán)和黃色苦味酸混合染料對免燙整理前后不同交聯(lián)程度纖維直接性和反應(yīng)性的不同,可根據(jù)染色物顏色的不同來識別交聯(lián)程度。
2.1 纖維素纖維交聯(lián)程度
2. 1. 1 天然纖維素纖維

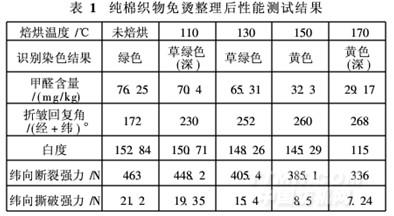

對純棉織物進(jìn)行樹脂免燙整理,焙烘后剪取6 cm×4 cm試樣,稱重,進(jìn)行染色試驗。免燙整理試樣的顏色、強(qiáng)力、甲醛含量和折皺回復(fù)角等結(jié)果見表1。
.jpg)
<<上一頁[1][2][3][4]下一頁>>
您所在的位置：
編.gif)
