日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由表1可看出,隨著焙烘溫度升高,織物強(qiáng)力下降,游離甲醛含量降低,折皺回復(fù)角增大,織物免燙性提高。同時染色織物由綠色變?yōu)辄S色(黃色表示交聯(lián)充分,草綠色表示交聯(lián)不充分,綠色表示交聯(lián)程度最低),表明交聯(lián)越充分。纖維素纖維與二羥甲基二羥基乙烯脲反應(yīng)后生成纖維素N-羥甲基化合物,其能與黃色苦味酸起反應(yīng)。纖維素交聯(lián)越充分,黃色苦味酸上染越多。因而交聯(lián)程度不同,染色物呈現(xiàn)不同的黃色。酸性大紅的酸性不及黃色苦味酸,直接性又小于直接湖藍(lán),對免燙整理前后的棉纖維基本不上染。未交聯(lián)棉織物染色后,僅有直接湖藍(lán)和部分黃色苦味酸上染,因而呈現(xiàn)綠色;隨交聯(lián)程度的提高,黃色苦味酸對交聯(lián)棉纖維的上染增加,染色物顏色向黃色過渡。

2. 1. 2　再生纖維素纖維

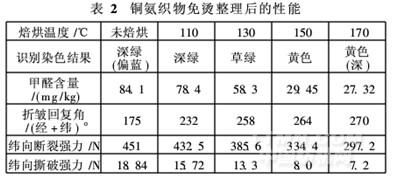

銅氨織物經(jīng)免燙樹脂整理后,剪取6 cm×4 cm的試樣,進(jìn)行染色試驗。免燙整理試樣的顏色、強(qiáng)力、甲醛含量和折皺回復(fù)角等見表2。

由表2可看出,隨著焙烘溫度升高,銅氨織物的物理指標(biāo)變化與棉織物相似,但染色試樣顏色差異較大,銅氨織物的顏色由深綠色轉(zhuǎn)變?yōu)樯铧S色(深黃色表示交聯(lián)充分,草綠色表示交聯(lián)不充分,深綠色表示未交聯(lián))。這是因為直接藍(lán)和直接黃對未交聯(lián)的再生纖維素纖維直接性較高,上染率和上染速率都較在棉織物上高,所以直接染料上染未交聯(lián)再生纖維素纖維較深。因此,再生纖維素纖維織物經(jīng)免燙樹脂整理后,隨著纖維素分子間交聯(lián)程度的提高,顏色由深綠變?yōu)辄S色。

2.2　蛋白質(zhì)纖維交聯(lián)程度

天然蛋白質(zhì)纖維(如蠶絲和羊毛)織物的彈性都較纖維素纖維織物好,但其濕彈性和耐久定形性能,以及在濕、熱條件下的防皺性較差。因此,近年來對真絲織物的免燙整理和羊毛織物的防皺、耐久壓燙整理,都進(jìn)行了大量研究[4]。將蠶絲織物浸漬硫脲與甲醛混合

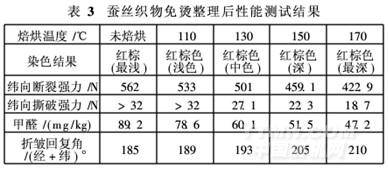

液(摩爾分?jǐn)?shù)比0. 5∶1. 0),浸軋(軋余率100% )后晾干,再以105℃熱處理40 min,之后再進(jìn)行樹脂整理,焙烘后剪取6 cm×4 cm的試樣,進(jìn)行染色試驗,測試結(jié)果見表3。
