日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

圖6時(shí)間對(duì)織物彈性性能的影響

由圖6可知，隨精練時(shí)間增加，織物彈性回復(fù)率緩慢降低，因此，處理時(shí)間不宜過(guò)長(zhǎng)。精練時(shí)間對(duì)織物白度和彈性伸長(zhǎng)影響較小。處理時(shí)間以20～40min為宜。

2．1．4 浴比

采用精練溫度80℃，處理時(shí)間30min，TF一109質(zhì)量濃度5g／L，碳酸鈉質(zhì)量濃度2L，測(cè)定不同浴比下的精練效果及彈性性能，見(jiàn)圖7和圖8。

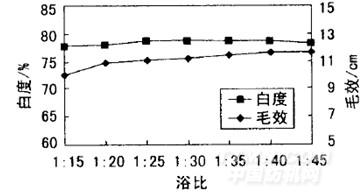

圖7浴比對(duì)精練效果的影響

由圖7可知，浴比從1：15提高至1：20，對(duì)毛效的提高作用較明顯。此后繼續(xù)提高浴比，毛效變化不大。從白度變化曲線(xiàn)看，其受浴比變化的影響很小。

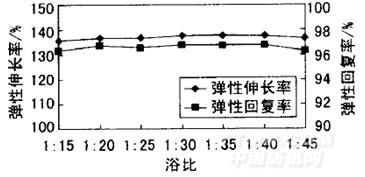

圖8浴比對(duì)織物彈性性能的影響

由圖8可知，浴比對(duì)織物的彈性性能影響較小。由以上分析得出，較佳浴比為1：20～1：40。

2．2正交試驗(yàn)分析

在單因素試驗(yàn)的基礎(chǔ)上，采用(3)正交試驗(yàn)，優(yōu)化精練條件(結(jié)果見(jiàn)表l和表2)。

從表2知，影響織物毛效因素的主次順序?yàn)椋篢F·

109質(zhì)量濃度＞精練溫度＞浴比和精練時(shí)間。優(yōu)選方案為A3B3C2D3，即TF一109質(zhì)量濃度6g,／L，浴比l：40，精練溫度8O℃，處理時(shí)間30min。影響織物白度的主次順序?yàn)椋篢F一109質(zhì)量濃度＞浴比和精練時(shí)間＞精練

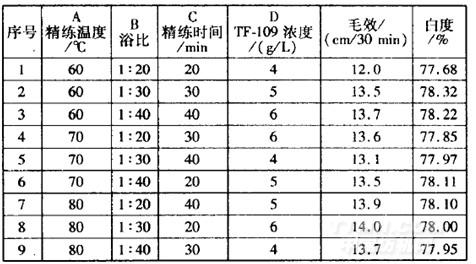

表1L9(34)正交試驗(yàn)設(shè)計(jì)與結(jié)果

表2 精練工藝正交試驗(yàn)結(jié)果分析
