.jpg)

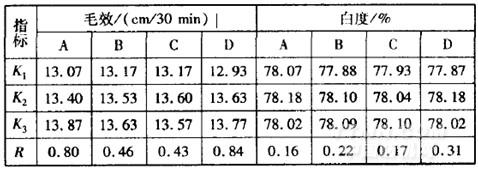

溫度。優(yōu)選方案為A2B2C3D2，即TF一109質(zhì)量濃度5g／L，浴比1：30，精練溫度7O℃，精練時(shí)間40min。由此可知，TF．109質(zhì)量濃度對織物的毛效和白度影響均較大。權(quán)衡兩個(gè)指標(biāo)，最終確定A3B2C2D3，為優(yōu)化方案，即TF一109質(zhì)量濃度6g／L，精練溫度為80℃，時(shí)間30min，浴比為1：30，此時(shí)毛效最高，白度值由78．32降為78．00，損失相對不大。
3結(jié)論
(1)通過單因素分析知，對于氨綸織物的白度和毛效，精練劑質(zhì)量濃度是主要影響因素；精練溫度和時(shí)間對織物白度影響較小；浴比則對白度影響很小。隨精練劑用量增大，氨綸的彈性伸長率和彈性回復(fù)率隨之增大，但用量超過一定值，織物彈性回復(fù)率開始下降，因此，應(yīng)適當(dāng)控制精練劑濃度；浴比和精練時(shí)間對氨綸織物彈性性能影響小。
(2)通過正交試驗(yàn)得到的優(yōu)化工藝條件為：TF一109質(zhì)量濃度6g／L，精練溫度80℃，精練時(shí)間30min，浴比為1：20。∞
<<上一頁[1][2][3][4][5]
您所在的位置：
編.gif)
