日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

工藝流程浸軋工作液(軋余率70％~80％)→低溫烘干(80~90°C，5min)→焙烘(160℃，3．5min)

1．3測試方法

(1)DP等級

按AATCC124—2001《多次家庭洗燙之后織物的表面外觀》在自動洗衣機上測定和評級。

(2)斷裂強力保留率

參照GB／T3923．1—1997《紡織品織物拉伸性能第1部分：斷裂強力和斷裂伸長率的測定條樣法》，在YG026D型電子織物強力機測定。斷裂強力保留率(BSR)按式(1)計算：

式(1)中BS0：——未處理織物斷裂強力／N

BS：——處理后織物斷裂強力／N

(3)撕破強力提升率

參照GB／T3917．2_2oo9《紡織品織物撕破性能第2部分：褲形試樣(單縫)撕破強力的測定》，在YGO26D型電子織物強力機上測定。撕破強力提升率(TSR)按式(2)計算：

式(2)中：TS。——未整理織物的撕破強力／N

TS——整理織物的撕破強力／N

2結果與討論

2．1免燙整理劑種類對免燙整理效果的影響

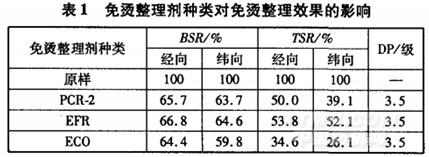

按1．2節(jié)免燙整理工藝，試驗經不同免燙整理劑(PCR-2、EFR和ECO)整理后織物的免燙效果和織物的損傷，測定的結果見表1。

由表1可看出，經過免燙樹脂PCR-2、EFR和ECO整理后，純棉紗卡具有較好的免燙性能，撕破強力有一定提升，但斷裂強力都出現了下降。其中，經ECO整理后機械性能下降最大，PCR-2次之，EFR影響最小，但織物經向斷裂強力保留率的影響均小于緯向；而撕

破強力提升率也是經向好于緯向，撕強提升主要是由于在整理浴中加入了纖維保護劑。三種免燙整理劑的免燙效果均較好，其中PCR-2更好一些，實際生產中選擇免燙樹脂PCR-2。
