日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由圖1可知,在pH值為3時(shí),織物K/S值最高;然后隨著pH值的升高而降低,當(dāng)pH值5~7時(shí)達(dá)到一個(gè)平穩(wěn)值后隨著pH值的升高而升高;在pH值為9時(shí)達(dá)到一個(gè)較高值為1. 051 5,隨后K/S值急劇降低。從織物的染色情況看, pH值為酸性時(shí),布面有染花的現(xiàn)象, pH值越低染花現(xiàn)象越嚴(yán)重; pH值為堿性時(shí),布面染色均勻,無染花現(xiàn)象。考慮到織物不耐酸,在酸性條件下會(huì)有損傷,初步設(shè)定染色的最佳pH值為9。

2. 2. 2　染色溫度

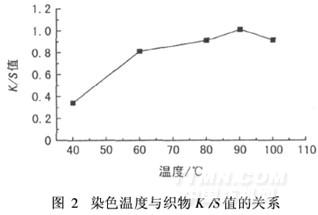

珍珠纖維織物的表觀得色量隨染色溫度的變化如圖2所示。

由圖2可知,染色溫度40℃時(shí),織物的K/S值較低;隨著染色溫度升高,K/S值顯著提高;染色溫度為90℃時(shí),織物K/S值達(dá)到最大;繼續(xù)升高染色溫度至100℃,K/S值呈下降趨勢(shì)。因此,初步設(shè)定染色溫度為90℃。

2. 2. 3　染料體積分?jǐn)?shù)

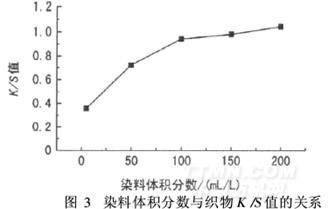

染料體積分?jǐn)?shù)與珍珠纖維織物K/S值的關(guān)系見圖3。

圖3中,隨染料體積分?jǐn)?shù)提高,織物染色深度的增加趨勢(shì)是先快后慢。染料體積分?jǐn)?shù)超過100 mL/L時(shí),織物K/S值提高緩慢,上染逐漸接近飽和。因此,取染料體積分?jǐn)?shù)100 mL/L為宜。

2. 2. 4　媒染劑質(zhì)量濃度

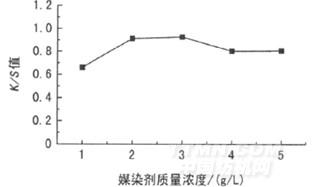

選用硫酸亞鐵銨為媒染劑,織物K/S值隨媒染劑質(zhì)量濃度的變化如圖4所示。
