日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

從圖4可知,織物得色量隨著媒染劑質(zhì)量濃度的增加先提高,在硫酸亞鐵銨質(zhì)量濃度為2~3 g/L時(shí)達(dá)到最高值,然后隨著媒染劑質(zhì)量濃度的增加而降低。這是由于同媒染色時(shí),隨著織物上結(jié)合的媒染劑不斷增加,上染到織物上的染料也隨之增加,因此織物K/S值變大;繼續(xù)增加媒染劑質(zhì)量濃度,與珍珠纖維結(jié)合的媒染劑量逐漸達(dá)到飽和,吸附與解吸接近動(dòng)態(tài)平衡,織物上的染料量也趨于飽和,故染色織物K/S值趨于平緩。當(dāng)媒染劑質(zhì)量濃度超過(guò)3 g/L時(shí),K/S值下降明顯。因此控制硫酸亞鐵銨質(zhì)量濃度在2~3 g/L。

2. 2. 5　染色時(shí)間

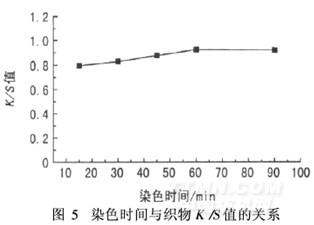

織物的表觀得色量隨染色時(shí)間的變化見(jiàn)圖5。

圖5中,染色15 min,織物K/S值即達(dá)到0. 794 3。之后織物K/S值不斷增加,染色時(shí)間達(dá)60 min時(shí),染料的吸附和解吸達(dá)到平衡,織物K/S值達(dá)到最高。染色時(shí)間達(dá)90 min時(shí),織物K/S值略微降低。這可能是由于染色時(shí)間過(guò)長(zhǎng),導(dǎo)致部分染料解吸。因此,染色時(shí)間初步定為60 min。

2.3　染色工藝條件正交試驗(yàn)優(yōu)化

綜合以上單因素試驗(yàn),選取染液pH值、染料用量、染色溫度3個(gè)因素進(jìn)行正交試驗(yàn)。因素水平設(shè)計(jì)和染色試驗(yàn)結(jié)果見(jiàn)表3和表4。

由表4的極差分析可知,對(duì)織物K/S值的影響因素的順序依次為:染液pH值(A)>染料用量(B)>染色溫度(C),其優(yōu)化組合為A2B3C1。綜上,優(yōu)化的核桃皮天然染料對(duì)珍珠纖維機(jī)織物同

媒染色工藝為:染液pH值9,染料體積分?jǐn)?shù)200 mL/L,染色溫度80℃,染色時(shí)間60 min,媒染劑質(zhì)量濃度2.5 g/L,浴比1∶30。
