日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.1.2粒徑分布

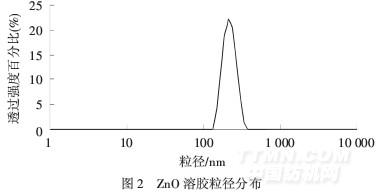

由圖2可見,ZnO粒子平均粒徑在0.25μm左右,粒徑分布相對(duì)集中,大致分布在0.13~0.37μm,具有很好的置信度.

2.1.3 SEM

由圖3可以看出,分布在基底上的大部分顆粒呈角錐狀,角錐狀結(jié)構(gòu)的形貌比較光滑、均勻,少量的顆粒呈棒狀.粒徑/nm

2.2 ZnO溶膠對(duì)真絲織物的整理工藝

2.2.1焙烘溫度

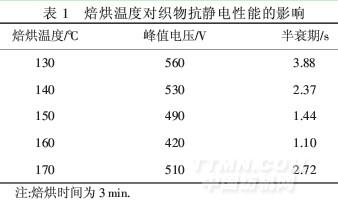

未整理真絲織物的峰值電壓為922 V,靜電半衰期為13.42 s.由表1可看出,經(jīng)過整理后,真絲織物的峰值電壓和半衰期隨著溫度的升高而減小;當(dāng)焙烘溫度達(dá)到160℃時(shí),峰值電壓和半衰期達(dá)到最低值,分別為420 V、1.10 s;在170℃時(shí)又增大.原因是焙烘溫度較低時(shí),晶核粒子間作用較弱,不能形成均勻的導(dǎo)電膜;隨焙烘溫度的升高,ZnO晶核粒子間作用不斷增強(qiáng),在真絲表面形成均勻的導(dǎo)電膜.溫度過高,導(dǎo)電膜分裂,抗靜電性下降.因此,較佳的焙烘溫度為160℃.

2.2.2焙烘時(shí)間

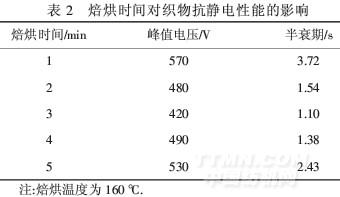

由表2可以看出,隨著焙烘時(shí)間的延長,峰值電壓和半衰期不斷降低,抗靜電性能不斷增強(qiáng);3 min時(shí)峰值電壓和半衰期達(dá)到最小值;超過3 min后,隨時(shí)間的延長,峰值電壓和半衰期不斷增大,抗靜電性能減弱.原因是焙烘時(shí)間過短,整理劑在纖維表面未能形成連續(xù)導(dǎo)電膜;只有當(dāng)時(shí)間合適,才能產(chǎn)生良好的抗靜電效果;時(shí)間過長,導(dǎo)電膜分裂,抗靜電性能下降.因此,較佳焙烘時(shí)間為3 min.

2.3整理織物的性能

2.3.1抗靜電耐洗性

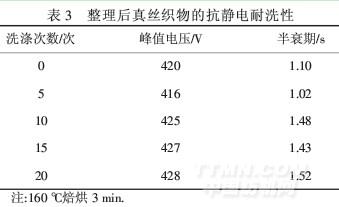

由表3可以看出,隨著洗滌次數(shù)的增加,對(duì)真絲織物抗靜電性能影響不大.說明整理劑與纖維間結(jié)合得很好,ZnO溶膠處理后織物的抗靜電性能具有很好的耐洗性.洗5次時(shí),抗靜電性能變好.原因是整理劑與纖維之間形成了較好的結(jié)合,此時(shí)織物呈收縮狀態(tài),粒子間空隙較小,導(dǎo)電膜較致密.

2.3.2 SEM
