日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

圖3染色時(shí)間對(duì)上染率的影響

由圖3可以看出，染色60min時(shí)，上染率基本上達(dá)到最大值；再延長(zhǎng)染色時(shí)間，上染率變化不大。因此，取陽離子改性粘棉交織物的染色時(shí)間為60min。

2．2．2染色pH值對(duì)上染率的影響

調(diào)節(jié)染浴pH值為1、3、5、7、8、10和12，將改性粘棉交織物置于活性大紅RGB染浴中進(jìn)行染色，測(cè)得染色廢水吸光度，計(jì)算上染率，結(jié)果見圖4。

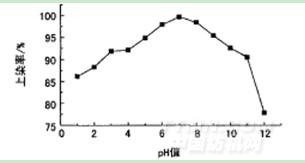

圖4染色pH值對(duì)上染率的影響

圖4中，染浴pH值為7時(shí)，上染率最高。

綜上所述，陽離子改性粘棉交織物的優(yōu)化染色工藝為：pH值7，染色時(shí)間60min，染色溫度80℃，浴比1：10。

2．3大樣生產(chǎn)

在小樣試驗(yàn)的基礎(chǔ)上，采用卷染(浸漬法)和軋染兩種方法，進(jìn)行粘棉交織物改性和染色大樣試驗(yàn)。

2．3．I卷染(浸漬)法

設(shè)備   普通卷染機(jī)

工藝流程   水洗(40℃，一道)→改性處理(50℃，一道) →改性處理(8OoC，一道) →熱水洗(80oC，一道) →熱水洗(60oC，一道) →冷水洗卷染(4道，8O℃) →熱水洗→冷水洗→烘干

改性工藝處方

陽離子改性劑CR2000／L    1．2

燒堿(4O％：t／L           30

六偏磷酸鈉／g            300

水

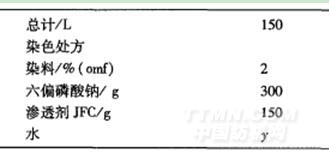

總計(jì)／L

2．3．2軋染法

設(shè)備  160MH701軋染機(jī)

改性工藝處方／(g·L)

150

陽離子改性劑CR2000／L    20

燒堿                      8

染色處方／(g·L)

染料                      40
