2進料方式

生產系統中，染料或助劑有三種進料方式，見圖2。最簡單的進料方式，是將染料無壓添加到擠出機的漏斗區，即進料點1。這種方式下，染料通過染液槽上的集成泵進料，依靠動態混合器(其設計類似于延長了擠出機的螺桿)混合喂人塑料熔體。但是，在擠出機的漏斗區進料有兩個明顯的缺點：第一，如果染料體積超出規定的容積，擠出機將不再均勻吸入塑料切片；第二，整個生產系統包括擠出機螺桿會與染料接觸，這使得染料的更換時間延長。擠出機可以按照3DD原理配備一個高效的動態混合器，例如，液體染料可以通過INJECTAC系統，從上游區直接計量喂入混合器，即進料點2。在該點進料的優點是，擠出機的螺桿不與染料接觸，染料更換時間縮短；缺點是，大部分熔體傳輸區域，也即熔體管道其實是作為一個潛在的增壓泵和過濾器與液體染料接觸，從而導致染料更換時間延長。并且，混合器與擠出機的螺桿直接接觸，因此無法對混合器的速度進行單獨設置。

最理想的方法是通過INJECTAC系統將染料喂入到熔體管(進料點3)。這時的INJECTAC系統應該盡可能近地與上游的噴嘴(例如澆鑄薄膜或管道系統)或紡絲泵(紡絲系統)相連，這樣會極大地縮短染料更換時間。將染料充分均勻混合注入熔體內，需要安裝一個高效的動態混合器。OedikonBarmagFLUMIXAC型混合器就是一個很好的選擇。這類設備帶有與液體染料的連接裝置，并且能夠通過調節混合器的速度，與各個操作點單獨對接。

3 INJECTAC系統

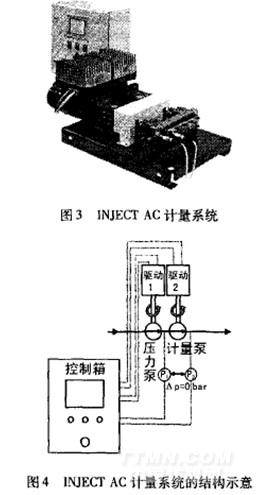

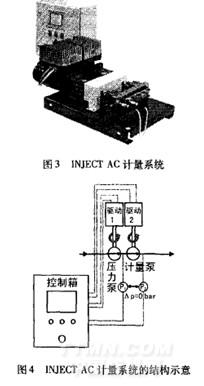

染料或助劑在壓力條件下(圖2的進料點2或3)注入，需要使用高壓型INJECTAC計量系統，其結構如圖3、圖4所示。這類系統甚至能夠在高達300×10 Pa的壓力下計量，計量精確率100％。為達到這個目標，INJECTAC計量系統需要配備兩個串聯泵。第一臺泵提供所需要的壓力，第二臺泵進行無容積損失的計量。

染料或助劑用量可在INJECTAC計量系統控制箱的觸摸屏上設置。根據該設置值，系統對計量泵的速度進行計算，并據此設定相應的驅動速度。為了保證計量泵可以達到100％的準確率，泵進口(P1)和出口(P2)的壓力必須一致。因而，P1和P2處的壓力需要進行測定和比較。該系統中，由于壓力泵的速度會自動設定，故P1處的壓力會與P2處保持一致。當系統中P2處的壓力改變時，P1處的壓力會在0．5s以內發生相應改變，且控制技術不會發生任何波動。

4集成FLUMIxAC混合器的擴展站

彩虹系統的核心是擴展站，它承擔了兩個關鍵功能：混合原色染料并對所有的染化料組分進行控制，如圖5所示。

染液槽可以在任意的指定時間與擴展站連接，連接個數最多可達6個，或者5個染液槽加1個洗滌槽。它們通過無滴漏的白閉合快速接頭連接在擴展站的后側。在擴展站內部，染料聚集在一個閥區內，該閥區包含6個獨立的閥門，能夠?qū)γ總€處方中的所有染料自動開合。         未連接到染液槽的閥門管道保持關閉，因此，染料不會通過這些管道進入。
