日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

注：聚氨酯 PA-11；預(yù)烘：80℃，4min；焙烘：160℃，4min

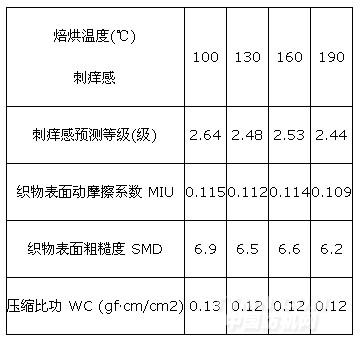

表 5 彈性聚氨酯整理劑 PA-11 焙烘溫度對苧麻織物刺癢感的影響

Tab. 5 Effect of baking tempreture on ramie fabric prickle based on polyurethane finishing

注：聚氨酯 PA-11 濃度 160g/L；預(yù)烘：80℃，4min；焙烘時間 4min

由表 5 可知，隨著焙烘溫度的升高，苧麻織物的表面性質(zhì)略有改善。焙烘溫度主要影響
聚氨酯的成膜過程，焙烘溫度低，交聯(lián)和成膜過程可能不充分；焙烘溫度越高，聚氨酯反應(yīng) 活性越高，能夠發(fā)生充分反應(yīng)，但溫度過高時，結(jié)合主觀感受發(fā)現(xiàn)，織物手感會發(fā)硬，對降 低刺癢感產(chǎn)生不利影響。
彈性聚氨酯整理對苧麻織物抗刺癢整理的顯著效果分析：在焙烘條件下，聚氨酯整理劑 上的活性基團異氰酸酯脫去保護基恢復(fù)其超強的反應(yīng)活性，可迅速與苧麻纖維上的羥基發(fā)生 反應(yīng)，也可與聚氨酯分子上的其它活性基團反應(yīng)，從而以化學(xué)鍵的形式在織物表面或纖維內(nèi) 部交聯(lián)，形成立體網(wǎng)狀大分子結(jié)構(gòu)。在苧麻織物表面形成部分包覆，改善織物平滑性、鈍化 突出于織物表面的毛羽；同時，聚氨酯整理劑在苧麻纖維和紗線內(nèi)部形成的交聯(lián)，可有效提 高織物的可壓縮性能。以上作用的綜合效果使苧麻織物的刺癢感顯著降低。
苧麻織物的聚氨酯整理可能會對織物的透氣性和白度造成影響。苧麻織物白度和透氣性 能隨聚氨酯濃度增加和焙烘溫度提高的變化情況如圖 7 所示。

由圖 6(a)可知，經(jīng)聚氨酯整理劑 PA-11 處理后的苧麻織物白度和透氣性能都略有降低，
但變化甚微。白度的結(jié)果表明，在適當(dāng)?shù)谋汉鏈囟认拢x用的整理劑結(jié)構(gòu)穩(wěn)定，基本不泛 黃；透氣性的結(jié)果表明，聚氨酯整理劑在纖維、紗線間或在織物表面形成的立體網(wǎng)狀結(jié)構(gòu)并 非為連續(xù)而致密不透氣的聚氨酯膜，因而對織物的透氣性能影響不大。由圖 6(b)可知，隨著 焙烘溫度的提高，織物的透氣性能未發(fā)生明顯變化，但織物的白度下降較為顯著。由于聚氨 酯的泛黃主要由成分中異氰酸酯發(fā)生氧化降解產(chǎn)生的，溫度越高，異氰酸酯的反應(yīng)活性越高， 發(fā)生氧化降解的可能性就越大；另一方面，高溫焙烘下也可能造成苧麻纖維降解和損傷，對 織物的白度和強力均不利。
綜上所述，苧麻織物的彈性聚氨酯 PA-11 抗刺癢整理優(yōu)化工藝為：二浸二軋(聚氨酯濃 度 160g/L，室溫，帶液率 100%)，烘干(80℃，4min)，焙烘(160℃，4min)。
2.2.2 彈性聚氨酯整理苧麻織物的性能和形態(tài)結(jié)構(gòu)分析 將苧麻織物的彈性聚氨酯整理優(yōu)化工藝進行再試驗，測試織物刺癢感及透氣性能、白度

等如表 6 所示。

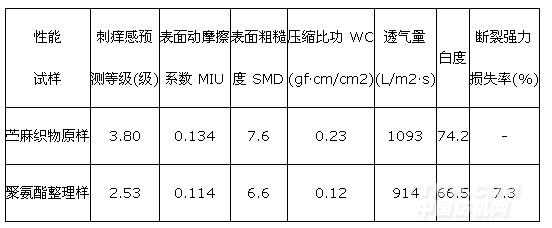

表 6 聚氨酯 PA-11 整理前后苧麻織物刺癢感及基本服用性能對比

Tab. 6 Comparison of ramie fabric prickle and breaking strength before and after polyurethane finishing
