日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

納米級(jí)三氧化二銻阻燃材料由于粒度小具有了特殊的延展性能，可均勻分散于聚合物材料中，三氧化二銻和四溴雙酚A共同作用，三氧化二銻的比表面積的增大使其在阻燃過程中能有效地生成溴化銻，采用凝聚相阻燃和減少鏈?zhǔn)椒磻?yīng)自由基·OH來實(shí)現(xiàn)阻燃。本實(shí)驗(yàn)中加入納米級(jí)三氧化二銻，棉織物的阻燃作用得到一定的提高，但是不是很明顯，可能主要是由于納米顆粒比表面積的增大帶來的表面活性增大，引起納米顆粒的團(tuán)聚，從而降低了納米顆粒應(yīng)具有的顯著阻燃效應(yīng)。

從表3—24，表3·25，表3·26，表3．27中看出棉織物的續(xù)燃時(shí)間和陰燃時(shí)間均為min，織物的白度基本無變化。從圖3．7(a，b，c，d)中看出，隨著納米材料的量的增加，棉織物的極限氧指數(shù)逐漸增大，損毀長度在逐漸減小，斷裂強(qiáng)度在逐漸增大，當(dāng)納米的添加量為Sb203為1．09／l，C15H12O2Br4為7．76鯽時(shí)，極限氧指數(shù)達(dá)到最大1．8％，損毀長度為6．5cm，斷裂強(qiáng)度為425．7N，而后隨著納米材料的添加，各指標(biāo)又發(fā)生相應(yīng)的減小和增大。由此得出納米材料的最佳添加量為：Sb203為1．09／l，CtsHl202Br4為7．769／1。

以上結(jié)論說明納米材料對棉織物的阻燃性能有一定的提高作用，使棉織物的阻燃性能得到一定的提高。棉織物的極限氧指數(shù)都達(dá)到了30％以上，使棉織物達(dá)到了難燃的程度。

3．4.3紅外光譜法分析納米材料與棉纖維素的交聯(lián)情況

為了更好的說明納米材料和棉纖維的交聯(lián)情況，對棉織物進(jìn)行了紅外光譜測試，見圖3．8。

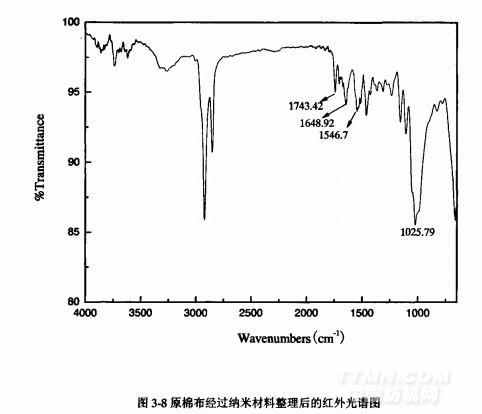

圖3．8是原棉布經(jīng)過納米材料(Sb203和c15H1202Br4)整理后的紅外光譜圖。圖中在1500～2000clnd處也出現(xiàn)大量鋸齒峰，說明有大量的羰基．CO．存在，在1025．79cm-1處出現(xiàn)較強(qiáng)的吸收峰，這說明此處有芳醚鍵=C-O-C存在。這是由于四溴雙酚A中存在苯環(huán)和酚羥基，這都說明納米材料和棉織物有交聯(lián)作用。
