隨著經(jīng)濟的發(fā)展，人們的環(huán)保與安全意識有很大的提高。傳統(tǒng)的鹵系阻燃劑因其在燃燒 過程中產(chǎn)生大量的煙霧和有毒腐蝕性氣體，妨礙救護和人員疏散，導致二次污染。因此 鹵系阻燃劑的應用受到了很大的限制。棉織物的阻燃整理中，有機磷系的阻燃劑占據(jù)著主導地位，其中以 N—羥甲基—3—二30 甲氧基膦酰基丙酰胺類產(chǎn)品應用最為廣泛。但有機磷阻燃劑也存在諸多的環(huán)境問題，為此開發(fā)環(huán)保的無鹵環(huán)保阻燃劑是現(xiàn)代阻燃劑的研究方向。而有機硼阻燃劑以其優(yōu)良的阻燃、低 毒和抑煙特性正越來越多地引起人們的注意，具有很好的發(fā)展前景，同時也符合當今世 界工業(yè)綠色與環(huán)保的發(fā)展趨勢。
BP-F 是基于以上原因自制合成的磷硼復合阻燃劑,由硼酸甘油酯和季戊四醇螺環(huán)磷酸35 酯二磷酰氯通過縮聚反應制得。該阻燃劑不含鹵素，整理的棉織物強力損失小，但不具有耐久性。
1 實驗
1.1 材料與試劑
織物 128×60 純棉斜紋織物
試劑 自制阻燃劑 BP-F，硼砂、磷酸三鈉和碳酸鈉（AR 杭州高晶精細化工有限公司）
1.2 整理工藝
取一定量的自制阻燃劑 BP-F 配制整理液，調節(jié) pH 值，然后進行棉織物阻燃整理，其 工藝流程如下：
配制整理液→調節(jié) pH（4—9）→浸軋（二浸二軋，軋余率 80±2%）→預烘（80℃，4min）
45 →焙烘（140—180℃）
1.3 性能測試
1.3.1 極限氧指數(shù)
利用自動氧指數(shù)測定儀按 GB/T 5454-1997《紡織品燃燒性能試驗——氧指數(shù)法》測試 織物的極限氧指數(shù)。
50 1.3.2 垂直燃燒性能
利用垂直燃燒儀按 GB/T 8746-2001《 紡織品燃燒性能——垂直方向試樣易點燃性的測 試》測試織物的炭長、續(xù)燃時間和陰燃時間。
1.3.3 強力
按 GB/T 3923.1-1997《紡織品——織物拉伸性能》方法測試未阻燃織物和阻燃織物的斷
55 裂強力和撕破強力等。
1.3.4 白度
采用 WSD-3U 熒光白度儀測試未阻燃織物和阻燃織物白度。
1.3.5 熱重分析
采用美國 Perkin Elmer 公司的 Pyris 1 型熱重分析儀，測試條件為：升溫速度 20℃/min，
60 高純氮氣流量 60mL/min，溫度范圍 40～650℃，試樣的質量為 3mg～4mg 左右。
1.3.6 織物炭化殘渣的制備與殘渣保留率的測定
取一定質量的試樣放入固定規(guī)格的坩堝中，然后再將盛有試樣的坩堝放入一定溫度的馬 弗爐中，恒溫炭化 10min 制備炭化殘渣。稱量炭化前后試樣的質量即可得到織物的殘渣保留 率，重復實驗 10 次后取平均值。
65 1.3.7 炭化殘渣的表面形貌分析
采用 SUPRA40/40VP 場發(fā)射掃描電鏡觀察、分析炭化殘渣的表面形貌，測試條件：表 面鍍 Pt，加速電壓 20kV。
2 結果與討論
2.1 BP—F 阻燃整理工藝的研究
70 2.1.1 阻燃劑用量的影響 阻燃劑用量是影響阻燃效果的一個關鍵性因素，同時也影響織物的白度等其它性能。160℃焙烘 90S，純堿調整理液 pH 值為 6，考察阻燃劑用量對阻燃性能和白度的影響，結果見表 1。

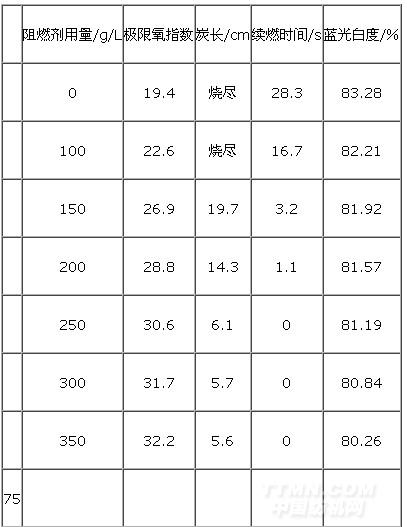

表 1 不同阻燃劑用量對阻燃性能和白度的影響
.jpg)
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
