日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

圖 2 處理溫度對(duì) HBP-HTC 改性真絲織物活性染料染色的影響

Fig. 2 Influence of treated temperature to reactive dyeing of treated silk fabrics with HBP-HTC

利用 5g/L HBP-HTC(5)溶液在自身 pH 值、不同溫度下對(duì)真絲織物處理 3min，研究了改 性真絲織物染色 K/S 值隨處理溫度變化的關(guān)系，如圖 2 所示。圖 2 表明隨著處理溫度的升高， HBP-HTC 分子的活性提高，更有利于向真絲纖維內(nèi)部滲透，增加了真絲織物對(duì)于 HBP-HTC 的吸附量，因此表現(xiàn)為織物染色 K/S 值的增加。實(shí)際生產(chǎn)中，在不影響真絲織物品質(zhì)的前提
下，應(yīng)盡可能提高處理溫度，以提高其滲透性，增加真絲織物對(duì) HBP-HTC 的吸附量，本研
究選用 100℃。

3.1.3處理時(shí)間

圖 3 處理時(shí)間對(duì) HBP-HTC 改性真絲織物活性染料染色的影響

Fig. 3 Influence of treated time to reactive dyeing of treated silk fabrics with HBP-HTC

圖 3 為真絲織物經(jīng) 5g/L HBP-HTC(5)溶液在自身 pH 值、100℃下不同時(shí)間處理后活性染 料染色 K/S 值變化趨勢(shì)。由圖 3 可見，短時(shí)間處理即可使真絲織物獲得較高的 K/S 值，再 延長(zhǎng)時(shí)間并不能繼續(xù)提高 K/S 值，所以選用高溫處理 3min 即可。

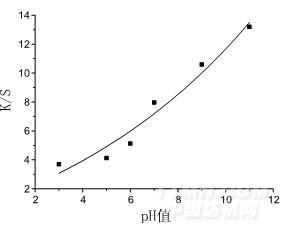

3.1.4處理液pH 值
