日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

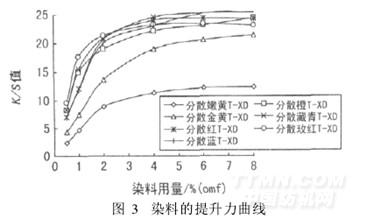

從圖3可以看出,在染料質(zhì)量分數(shù)從0. 5% (omf)增加到4% (omf)時,幾乎所有染料染色織物的K/S值都迅速提高,說明在這一染料質(zhì)量分數(shù)范圍內(nèi),這些染料的提升性能都很好。染料質(zhì)量分數(shù)超過4%以后,隨著染料質(zhì)量分數(shù)的提高,提升力曲線的斜率變小,說明染色織物的K/S值增加速度變慢,染料的提升性下降。染料質(zhì)量分數(shù)達6% (omf)以后,大部分染料的提升力曲線趨于平緩,說明染料的提升力不再增加,但少數(shù)幾只染料在染料質(zhì)量分數(shù)超過6%以后,K/S值仍有緩慢增加,如分散金黃T-XD、分散藏青T-XD、分散橙T-XD等。分散嫩黃T-XD的提升力曲線最為平緩,這是由黃色染料的顏色特性所決定的,并非染料本身的提升力就低。

2. 5　T-XD分散染料的溫度依存性

改變高溫保溫階段的溫度(120、125、130、135、140℃),取pH值為10,按1. 2節(jié)工藝對滌綸織物進行染色,測染色織物的K/S值,以染色溫度為橫坐標,K/S值為縱坐標作圖,考察T-XD系列分散染料對溫度的依存性,結(jié)果見圖4。

從圖4可看出,大部分T-XD分散染料溫度依存性曲線都比較平直。某些染料如分散藍T-XD、分散金黃T-XD在某個溫度出現(xiàn)波動,但幅度較小,說明保溫染色時,保溫溫度對這些染料的上染性能幾乎沒有影響。這一試驗結(jié)果說明, T-XD這一系列染料對溫度不敏感,這對生產(chǎn)過程中的工藝控制是有利的,能提高染色的同色性。

2. 6　T-XD分散染料的浴比依存性

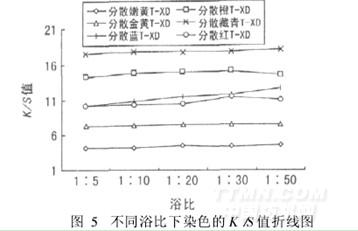

改變浴比(1∶5、1∶10、1∶20、1∶30、1∶50),取染浴pH值為10,按1. 2節(jié)工藝對滌綸織物進行染色,考察染料對浴比的依存性,結(jié)果見圖5.

從圖5可以看出,大部分染料的浴比依存性很低,在不同浴比下染色后測得的K/S值都是在一個很小的范圍內(nèi)波動,考慮到試驗誤差的影響,可以認為染色浴比的變化對染料的上染性能影響不大。少部分染料,如分散紅T-XD的K/S值則隨浴比的加大而增加,在浴比1∶30下K/S值達到最大值,但上升的幅度很小,可以認為不影響應(yīng)用性能。實際應(yīng)用中,可以根據(jù)需要盡量選擇小浴比進行染色,以滿足當(dāng)前染整工業(yè)對節(jié)能降耗和環(huán)保的要求。

2. 7　T-XD分散染料的移染性
