日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

雙氧水/(mL·L-1)              5.0

工藝流程　室溫下加入前處理助劑→升溫(110℃,20min)→保溫(80℃,8min)→中和(去堿劑NA-AC0.5mL/L,40℃處理8min)→溢流(2min,pH值控制在7)→除氧(酵素除氧酶KDT0.1mL/L,40℃,10min)→水洗(室溫,8min)

(2)新工藝處方

螯合分散劑/(mL·L-1)             1

鐵離子螯合分散劑/(mL·L-1)       2

穩(wěn)定劑BS/(mL·L-1)              1

氧漂煮練酶/(g·L-1)               2

雙氧水/(mL·L-1)                 2.5

工藝流程　室溫加入前處理助劑→升溫(110℃,20min)→保溫(80℃,8min)→除氧(酵素除氧酶KDT0.1mL/L,40℃,10min)→水洗(室溫,8min)

2.2　前處理工藝效果比較

比較傳統(tǒng)前處理工藝和新工藝的毛效及白度值,

結(jié)果見表3。

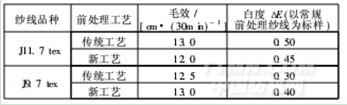

表3　前處理工藝效果比較

由表3可知,采用新工藝處理的筒子紗,其毛效和白度與傳統(tǒng)前處理工藝接近。經(jīng)過一年多跟蹤,在J11.7tex以下紗支染紗中,大小缸染色1200缸,未出現(xiàn)紗線“燒傷”現(xiàn)象。因此,新工藝完全可以替代傳統(tǒng)

前處理工藝。新工藝各助劑費用為492元/噸紗,傳統(tǒng)工藝為414元/噸紗,新工藝較傳統(tǒng)工藝噸紗多支出費用78元。

3　結(jié)論

(1)筒子紗染整加工過程中,鐵離子對棉紗線的“燒傷”現(xiàn)象可通過采取一定的措施進(jìn)行有效地控制。

(2)將銹蝕的鍍鋅管路更換為不銹鋼材質(zhì),可避免鐵離子在染紗供水過程中的二次污染。

(3)在J11.7tex紗支以下的高支紗前處理中,采用氧漂煮練酶和鐵離子螯合分散劑,可減少雙氧水用量和鐵離子濃度,有效控制了纖維“燒傷”現(xiàn)象。
