日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．6 QPEAS的乳液性能

2．6．1 QPEAS乳液的物化性能

QPEAS乳液外觀無色透明乳液

含固量       30％

黏度          3．2mPa·S

離心穩(wěn)定性    3000r／min×15min未見分層、漂油

配伍性能能與陽離子和非離子助劑配伍使用耐高溫性見表4。

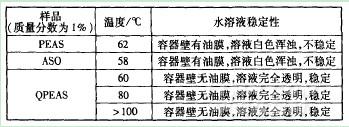

表4耐高溫性測試結果

由表4可以看出，與普通聚醚氨基硅整理劑PEAS和傳統(tǒng)柔軟劑ASO相比，新型整理劑QPEAS具有優(yōu)良的耐高溫性能，可用于溢流機進行整理。

2．6．2QPEAS乳液粒徑分布及Zeta電位

粒徑大小和分布影響著乳液的穩(wěn)定性及其對纖維束的滲透性。粒徑細小的乳液，抗剪切穩(wěn)定性高，滲透性強，容易擴散至纖維內部均勻吸附成膜[9]。基于此，用納米粒度儀測定QPEAS乳液的粒徑分布(見圖3)。

圖3QPEAS乳液粒徑分布

由圖3知，所得乳液粒徑細小，分布均勻，乳液粒徑大小主要集中在20~70nm，平均粒徑為42．0nm。

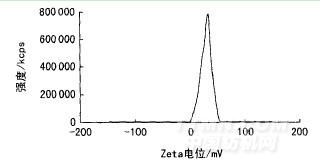

圖4  QPEAS乳液的Zeta電位分布

圖4中，QPEAS乳液Zeta電位值為+28．83mV，分布較窄，粒子膠團帶正電，彼此之間存在較強的排斥力，有助于增強乳液穩(wěn)定性；此外，纖維表面帶負電荷，乳膠粒表面帶正電荷，可以增強其在纖維表面的附著力，從而提高織物的整理效果。

2．6．3 QPEAS乳液pH值對其應用性能的影響

QPEAS為親水性硅油，呈堿性(pH值為8~9)，若不調節(jié)乳液的pH值，必然會對所整理織物的手感、質地及色調產生不良影響。因此，宜先用無機酸或有機酸中和乳液至pH值為6～7，本試驗中選用冰醋酸作中和試劑。

實驗還發(fā)現(xiàn)，中和后的QPEAS在水中的分散性更佳，且其整理織物的柔軟性比未中和的要好(表5)。

表5乳液PH值對整理織物性能的影響
