式中：v——沉積速率／(µm·h-1)
S——基體面積／cm2
t——反應(yīng)時間／min
10．5——金屬Ag的密度／(g·cm-3)
1．3Ag／PANI／PA導(dǎo)電織物的性能測試及表征
采用RTS-9型雙電測四探針測試儀測定織物表面方阻，單位為mΩ/□。
用HITACHITM一1000掃描電子顯微鏡觀察織物的表面形貌。
用TG209F1型熱分析儀測試織物熱失重，升溫速率為10°C／min，氣氛為氮氣，分析Ag／PANI／PA織物的熱氧化穩(wěn)定性。
將鍍Ag織物在質(zhì)量分數(shù)為5％的NaC1溶液中浸漬48h，測量復(fù)合織物表面方阻的變化，以評價復(fù)合織物的耐腐蝕性能。
2結(jié)果與討論
2．1化學(xué)鍍工藝優(yōu)化

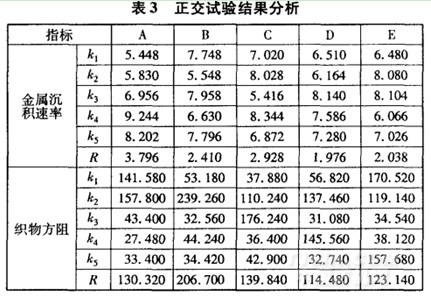

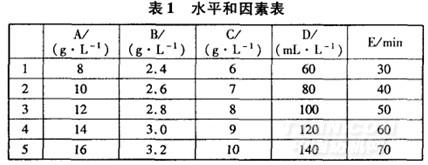

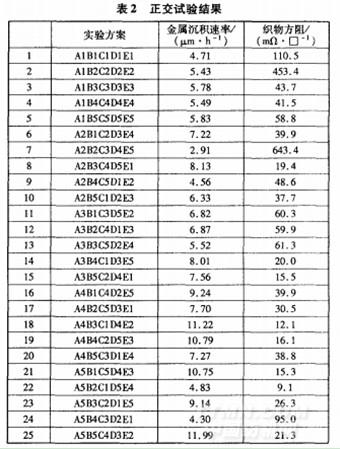

化學(xué)鍍工藝應(yīng)盡可能提高金屬的沉積速率，并降低織物表面方阻。以PANI／PA織物為基質(zhì)，固定化學(xué)鍍溫度為30℃，選定影響Ag／PANI／PA織物金屬沉積速率和方阻值的五個主要因素，即硝酸銀質(zhì)量濃度(A)、葡萄糖質(zhì)量濃度(B)、氫氧化鈉質(zhì)量濃度(C)、氨水質(zhì)量濃度(D)和時間(E)作為影響因子(見表1)，以沉積速率和織物方阻為考查指標，進行正交試驗，結(jié)見表2和表3。
.jpg)
.jpg)
.jpg)
<<上一頁[1][2][3][4][5][6]下一頁>>
您所在的位置：
編.gif)
