日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2　結(jié)果與討論

2.1　阻燃整理工藝優(yōu)化

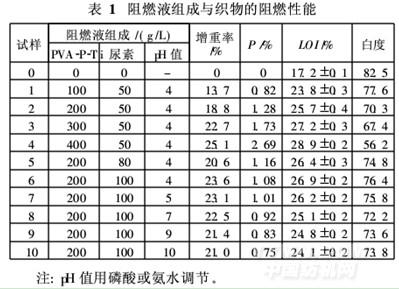

試驗(yàn)考察了阻燃劑PVA-P-Ti和尿素用量對(duì)整理織物阻燃性能的影響,結(jié)果見(jiàn)表1。

由表1中1~4號(hào)試樣知,隨阻燃劑質(zhì)量濃度從100 g/L增加至400 g/L,織物增重率從13. 7%提高至25. 1%,LOI值從23. 8%提高至28. 9%,磷含量從0. 82%增加至2. 69%;但是,織物白度從處理前的82. 5下降至56. 2。由此說(shuō)明,隨著阻燃劑質(zhì)量濃度增加,雖然阻燃性能有所提高,但其白度顯著下降。由表1中2、5、6號(hào)試樣知,隨著尿素質(zhì)量濃度的增加,雖然織物上的磷含量有所降低,但是其增重率、LOI值和白度都明顯提高,說(shuō)明尿素在阻燃體系中起到了良好的阻燃協(xié)效作用,且有減弱織物白度損失的效果。故優(yōu)化的阻燃整理工藝為阻燃劑PVA-P-Ti質(zhì)量濃度200 g/L,尿素質(zhì)量濃度80 g/L, pH值4。

2.2　阻燃織物熱性能分析

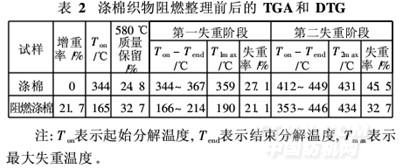

按上述優(yōu)化工藝對(duì)織物進(jìn)行阻燃整理前后的熱重分析測(cè)試(TGA)和差示掃描熱量分析(DTG),結(jié)果見(jiàn)表2。

由表2可知,未阻燃處理滌棉織物有2個(gè)顯著的熱裂解階段,第一個(gè)失重階段在344~367℃,最大失重溫度為359℃,失重27. 1%,這屬于纖維素的熱裂解過(guò)程;第二階段在412 ~449℃,最大失重溫度為431℃,失重45. 5%,這屬于聚酯的熱裂解過(guò)程。阻燃織物的起始分解溫度為165℃,比未處理織物(344℃)提前了179℃。滌棉阻燃織物的第一個(gè)失重階段在166~214℃,最大失重溫度為190℃,失重21. 1%,比未處理織物的失重減少了6%;第二階段在353~446℃,最大失重溫度為434℃,失重32. 7%,比未處理織物的失重減少了12. 8%。在580℃時(shí),阻燃織物的殘余質(zhì)量由未阻燃處理的24. 8%提高到32. 7%,殘?zhí)吭黾恿?. 9%。說(shuō)明阻燃劑在255℃以下較易分解,而在300℃以上,熱穩(wěn)定性顯著提高。通常,阻燃劑與阻燃處理材料的初始分解溫度相同或者阻燃劑稍微提前分解將有利于提高阻燃性能,而在阻燃劑發(fā)生分解后有較高的殘余物,這些殘余物能覆蓋于可燃材料表面,從而有利于有效阻燃。

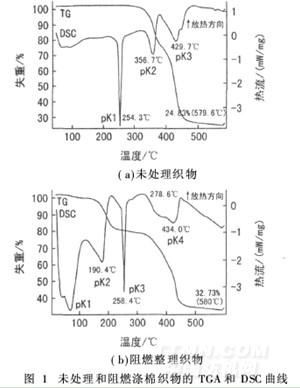

圖1是阻燃整理前后織物的TGA和DSC測(cè)試結(jié)果。

由圖1中差示掃描量熱(DSC)曲線可知,未處理織物出現(xiàn)3個(gè)明顯的吸熱峰,第一個(gè)吸熱峰254℃處為滌綸組分的熔融吸熱峰,此時(shí)織物并沒(méi)有發(fā)生裂解失重;第二個(gè)最大吸熱峰在357℃處,這是織物中棉組分的裂解吸熱峰;緊接著發(fā)生的第三個(gè)最大吸熱峰在430℃處,是織物中滌綸組分的裂解吸熱峰。阻燃織物在56~135℃處出現(xiàn)了一個(gè)明顯的吸熱峰,這可能是由于織物上的阻燃劑發(fā)生分解造成失重,其熱失重僅為2. 9%;在第二個(gè)熱分解失重階段(166~214℃),190℃處又出現(xiàn)了一個(gè)明顯的吸熱峰,這是棉纖維的熱裂解過(guò)程;第三個(gè)吸熱峰在258℃處,是滌綸組分的熔融吸熱峰,比阻燃前升高了4℃,此時(shí)滌綸還沒(méi)有發(fā)生裂解;第四個(gè)吸熱階段353~446℃為滌綸組分熱裂解過(guò)程,最大裂解吸熱峰在434℃處。阻燃整理后的滌棉織物最大裂解吸熱峰棉組分提前了167℃,而滌綸組分延后了4℃。
