日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

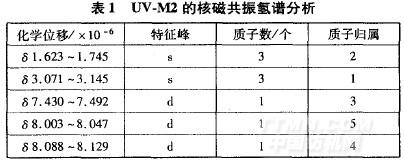

2．1．3 uV—M2的紫外．可見(jiàn)光吸收光譜分析

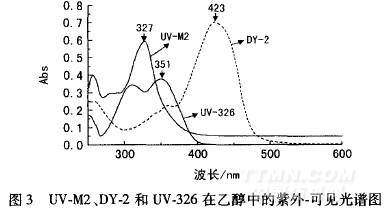

將合成的紫外線(xiàn)吸收劑uV—M2、偶氮中間體DY-2以及商品紫外線(xiàn)吸收劑uV一326分別用乙醇溶解，配成2x10 mol／L的濃度，使用Car／,50紫外一可見(jiàn)光分光光度儀進(jìn)行光譜性能分析，測(cè)試比較三者在紫外?？梢?jiàn)光區(qū)的吸收能力，結(jié)果見(jiàn)圖3。

由圖3可知，吡啶酮型偶氮中間體DY-2可見(jiàn)光區(qū)的最大吸收波長(zhǎng)在423nm處。一般文獻(xiàn)報(bào)道，毗啶酮型分散染料與普通偶氮染料相比，吸收光譜吸收峰較窄，所以具有色澤鮮艷，摩爾消光系數(shù)高，耐光色牢度好的優(yōu)點(diǎn)。圖3中，吡啶酮型染料DY一2在可見(jiàn)光區(qū)的

吸收峰峰型較窄，而在300—400nm的紫外區(qū)吸收能力較弱；經(jīng)過(guò)還原反應(yīng)后，生成的紫外線(xiàn)吸收劑uVM2同等濃度下在可見(jiàn)光區(qū)無(wú)吸收峰出現(xiàn)，300～400llm的紫外區(qū)出現(xiàn)了強(qiáng)烈吸收峰，最大吸收峰出現(xiàn)在327nm，與吡啶酮型偶氮中間體DY一2相比，最大吸收波長(zhǎng)出現(xiàn)明顯藍(lán)移。由此可見(jiàn)，還原生成的uV—M2毗啶酮型苯并三唑類(lèi)紫外線(xiàn)吸收劑在紫外區(qū)具有明顯的紫外吸收性能，而且具有與其還原前中間體相似的較高摩爾消光系數(shù)。同時(shí)，uV—M2比商品化的苯并三唑類(lèi)紫外線(xiàn)吸收劑UV一326的摩爾消光系數(shù)高很多，即UV．M2比uV一326具有更強(qiáng)的紫外吸收性能。

2．2紫外線(xiàn)吸收劑水中溶解度

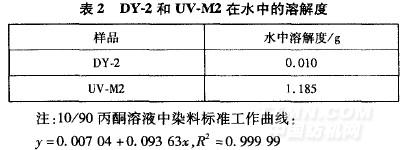

由表2可以看出，DY-2還原為UV—M2后，溶解度明顯增大。這是由于DY-2結(jié)構(gòu)中的偶氮鍵連接了兩個(gè)芳香環(huán)結(jié)構(gòu)，形成較大的共軛體系，分子平面性好，吡啶酮結(jié)構(gòu)中的羥基與偶氮鍵形成的氫鍵比較牢固；當(dāng)還原生成苯并三唑結(jié)構(gòu)后，兩個(gè)芳環(huán)結(jié)構(gòu)的共軛性被破壞，分子平面性變差，吡啶酮結(jié)構(gòu)中的羥基與三唑環(huán)形成的氫鍵易被破壞，羥基更容易解離，造成其水溶性增大。

2．3紫外線(xiàn)吸收劑對(duì)滌綸織物的上染性能

對(duì)合成的吡啶酮型苯并三唑類(lèi)紫外線(xiàn)吸收劑uVM2進(jìn)行砂磨，采用1．2．4節(jié)工藝對(duì)滌綸織物進(jìn)行上染，再通過(guò)殘液法求得對(duì)滌綸的上染量。

由表3可以明顯看出，uV—M2對(duì)滌綸的上染量隨著紫外線(xiàn)吸收劑用量的增加而增加，與分散染料上染滌綸的規(guī)律相符。隨著用量增加，上染量上升規(guī)律較為異常，可能是由于當(dāng)紫外線(xiàn)吸收劑用量增加時(shí)，uV—M2在水中溶解達(dá)到飽和，從而使吸附在滌綸上的uV—M2量增加。
