日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．4 UV-M2改善滌綸織物的紫外防護(hù)性能

2．4．1紫外線透過(guò)率t／nm

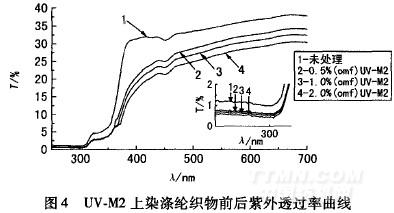

從圖4可以看出，未經(jīng)過(guò)UV．M2整理的滌綸織物的紫外透過(guò)率比!皎高，但經(jīng)過(guò)0．5％(omf)的uV—M2整理后，滌綸織物紫外透過(guò)率已經(jīng)明顯降低，并且隨著UVM2用量的增加，滌綸織物的紫外透過(guò)率逐漸降低，表明uV—M2能有效吸收紫外線，使滌綸織物具有防護(hù)性能。

2．4．2 UV—M2處理后滌綸織物的UPF值

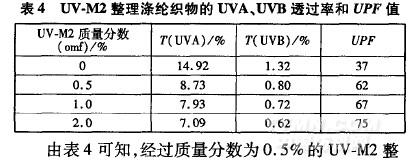

按GB／T18830-2002(紡織品防紫外線性能的評(píng)定》標(biāo)準(zhǔn)計(jì)算(UVA)、T(UVB)、UPF值，結(jié)果見(jiàn)表4。

由表4可知，經(jīng)過(guò)質(zhì)量分?jǐn)?shù)為0．5％的UV—M2整理的滌綸織物的UPF值大于5O，并且隨著uV—M2的質(zhì)量分?jǐn)?shù)增加UPF值逐漸增大。說(shuō)明本項(xiàng)目合成的紫外線吸收劑可用于滌綸織物的防紫外整理，整理后的滌綸織物具有較好的紫外線防護(hù)效果。

3結(jié)論

(1)通過(guò)重氮一偶合、還原反應(yīng)制備新型吡啶酮型苯并三唑類(lèi)紫外線吸收劑uV—M2，并通過(guò)紫外一可見(jiàn)光譜、傅里葉紅外光譜、核磁共振、質(zhì)譜分析驗(yàn)證了產(chǎn)品的結(jié)構(gòu)。

(2)在高溫高壓條件下，吡啶酮型苯并三唑類(lèi)紫外線吸收劑uV—M2能夠上染滌綸織物，經(jīng)過(guò)uV—M2整理的滌綸織物紫外線透過(guò)率明顯降低，UPF值明顯提升，具有較好的紫外線防護(hù)效果。∞
