日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1．4．4斷裂強(qiáng)度

按GB／T3923-1997《紡織品織物拉伸性能試驗(yàn)》在HDO26N型電子織物強(qiáng)力儀上測定。

1．4．5紅外光譜(Fq'IR)分析

將制備的封端型水性聚氨酯交聯(lián)劑膜在Nicolet5700型傅里葉變換紅外光譜儀中掃描測試，得到樣品紅外譜圖。

1．4．6差示掃描(DSC)分析

取少量樣品，用DSC差熱分析儀對(duì)其進(jìn)行測定，研究其解封溫度，測試溫度范圍25～300℃，升溫速率20℃／min

2結(jié)果與討論

2．1不同軟段的影響

水性聚氨酯是由軟段和硬段組成的嵌段共聚物，其中聚合物多元醇構(gòu)成軟段，異氰酸酯及小分子擴(kuò)鏈劑反應(yīng)形成硬段。軟段主要控制離子型聚氨酯的彈性、低溫性能及耐水性能等。由于軟段不同導(dǎo)致聚氨酯分子結(jié)構(gòu)上的差異，導(dǎo)致合成的水性聚氨酯在乳液性能、成膜機(jī)械性能等方面會(huì)存在較大的差異。多元醇又可分為聚醚型多元醇和聚酯型多元醇。聚酯型聚氨酯的機(jī)械強(qiáng)度、耐熱性能和耐油性普遍高于聚醚型，其硬度也高。而聚醚型聚氨酯分子中醚鍵易旋轉(zhuǎn)、柔韌、有卓越的低溫性和耐水解性。

本項(xiàng)目要求合成的聚氨酯交聯(lián)劑具有優(yōu)良的耐水性，故選擇聚醚型多元醇作為軟段。試驗(yàn)選用了以下幾種聚醚型多元醇作為軟段，在其它工藝條件均相同的情況下進(jìn)行合成反應(yīng)，得到系列樣品，再分析測試各樣品的性能，結(jié)果見表1。印染(2oi1No。20)

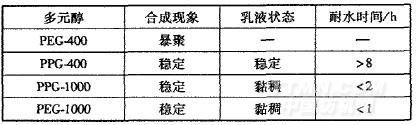

表1不同多元醇合成反應(yīng)的現(xiàn)象及性能
