日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

采用紅外光譜(FT．IR)和差示掃描(DSC)對(duì)封端型水性聚氨酯乳液進(jìn)行分析，以表征合成產(chǎn)物的分子結(jié)構(gòu)，結(jié)果見(jiàn)圖9和圖l0。

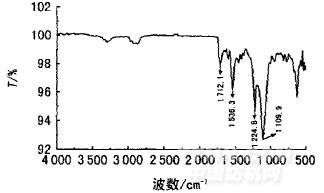

圖9孚L液的紅外光譜(FT-IR)

圖9中，1700cm處為CO—NH中C一0的伸縮振動(dòng)峰，1500cm處為CO—NH中NH的變形振動(dòng)峰，這兩個(gè)振動(dòng)峰的出現(xiàn)，說(shuō)明反應(yīng)產(chǎn)物中有氨基甲酸酯的生成。醚鍵O—C—O的伸縮振動(dòng)峰在1100cm處，在1224．8cm處和1109．9cm處分別有兩個(gè)振動(dòng)峰，說(shuō)明該合成產(chǎn)物為聚醚型聚氨酯。

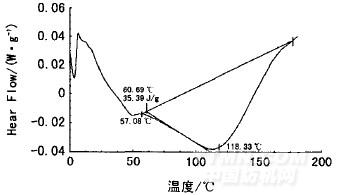

圖10乳液的差示掃描(DSC)

圖10中，57．08℃與177．23℃之間出現(xiàn)了一個(gè)明顯的吸熱峰，這表明該合成產(chǎn)物在57．08℃時(shí)開(kāi)始解封，但反應(yīng)程度不大，當(dāng)溫度升至118．33℃時(shí)，解封反應(yīng)吸熱達(dá)到最大值，說(shuō)明此時(shí)解封反應(yīng)最快。之后，吸熱峰逐步變小，直到177．23℃無(wú)吸收峰，說(shuō)明解封溫度已完全進(jìn)行。故該封端型水性聚氨酯交聯(lián)劑的解封溫度為118．33℃。

3封端型水性聚氨酯交聯(lián)劑的應(yīng)用

棉織物活性染料染色后，按1．3節(jié)整理工藝，經(jīng)合成的封端型水性聚氨酯交聯(lián)劑整理后，結(jié)果見(jiàn)表5。

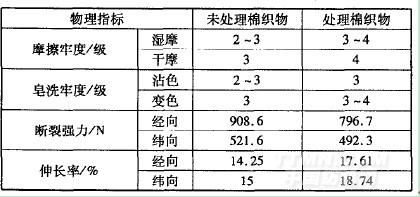

表5封端型水性聚氨酯交聯(lián)劑對(duì)棉織物的應(yīng)用效果

由表5可見(jiàn)，棉織物經(jīng)封端型水性聚氨酯交聯(lián)劑整理后，其濕摩擦牢度可提高1級(jí)，達(dá)到3～4級(jí)。

4結(jié)論

(1)以2，4一二甲苯二異氰酸酯(TDI)、聚丙二醇(Mn=400)為原料，(NCO)／n(OH)比值為2．4，在溫度(65±1)℃條件下反應(yīng)90min，制得聚氨酯預(yù)聚體。以丙酮(質(zhì)量分?jǐn)?shù)25％)為溶劑、亞硫酸氫鈉(質(zhì)量分?jǐn)?shù)為25％)為封端劑、亞硫酸鈉為促進(jìn)劑(亞硫酸鈉和亞硫酸氫鈉的摩爾分?jǐn)?shù)比為0．2)，聚氨酯預(yù)聚體在溫度為0~5℃時(shí)反應(yīng)40min后得封端率較高的水性聚氨酯。將封端后的聚氨酯緩慢加入含有乳化劑的水中，攪拌形成粗粒乳液，再送人高剪切乳化機(jī)中乳化15min形成穩(wěn)定乳液。其中，乳化劑AEO．9／OEP-982的比例為3／2，乳化劑質(zhì)量分?jǐn)?shù)為封端產(chǎn)物質(zhì)量的4％，其含固量為15％左右。

(2)該自制的封端型水性聚氨酯交聯(lián)劑的解封溫度為l18℃，棉織物活性染料染色后經(jīng)其整理，濕摩擦牢度可提升到3~4級(jí)(未經(jīng)整理織物為2~3級(jí))。
