日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

圖l不同功率微波處理后樣品的XRD圖

2．1．2微波處理時(shí)間

由圖2及表1可知，微波處理0～6min，衍射峰左移動(dòng)，原因是微波的作用使鈰元素從TiO2內(nèi)部慢慢向外轉(zhuǎn)移，而鈰離子半徑大于鈦離子半徑，導(dǎo)致晶面間距增大．但TiO2仍處于規(guī)則排列的晶體形態(tài)，甚至結(jié)晶度有所提高；峰面積增加，衍射曲線變得相對(duì)光滑，結(jié)晶度變大，晶粒粒徑變大．微波處理6~9min時(shí)，主衍射峰面積變小，衍射曲線變粗糙．原因是鈰元素被大量轉(zhuǎn)移到晶體表面，使晶面間距明顯增加，TiO2晶體外層晶型結(jié)構(gòu)被擾亂．主衍射峰半高寬在微波處理0～6min后變大，處理6-9min后變?。@是由于微波的作用先將非晶區(qū)部分轉(zhuǎn)化為晶區(qū)使晶粒粒徑增大，半高寬變大，隨著作用的增強(qiáng)，結(jié)晶區(qū)內(nèi)部鈰遷移劍表面使表面晶型破壞導(dǎo)致半高寬變?。匮芯课⒉ㄌ幚?min后Ce／TiO2的光催化效率．

圖2800W微波處理不同時(shí)問后Ce／TiO2的XRD曲線

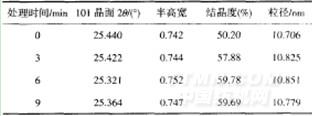

表1   4個(gè)樣的101晶面XRD峰位置、半高寬、結(jié)晶度和粒徑

2．2光催化降解效果

2．2．1紫外光作用

紫外光作用下不同催化劑的催化效率見圖3

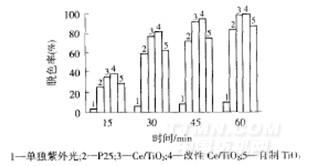

圖3紫外光作用下不同催化劑的光催化效率

劑對(duì)可見光的利用效率．當(dāng)處理時(shí)間達(dá)到1h時(shí)脫色率達(dá)到99-3％．

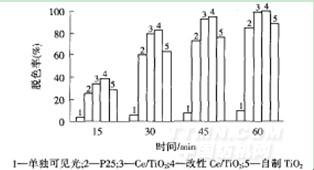

圖4可見光作用下不同催化劑的光催化效率

3結(jié)論

(1)~iti摻雜增加了納米TiO2的光譜吸收范圍，顯著提高了其對(duì)可見光的利用效率．

(2)鈰摻雜TiO2經(jīng)800W微波處理6min提高了結(jié)晶度，微波有助于將內(nèi)部晶格中的鈰向表層晶格轉(zhuǎn)移，處理后的納米Ce／TiO2光催化效率優(yōu)于未處理的，其在可見光和紫外光下的催化效率都優(yōu)于P25．

由圖3可以看出，100W紫外光對(duì)染料的降解作用很?。词棺灾萍{米TiO2有一定團(tuán)聚181，其光催化效胡成佐，等：微波改性C／TiO2光催化劑的制備及其降解活性艷紅3BS的研究51率與P25基本相同．微波改性前后的Ce／TiO2光催化效率均高于P25．原因是鈰摻雜減小了粉體粒徑，提高了量子效率．另外，微波改性的Ce／TiO2光催化效率優(yōu)于未改性的Ce／TiO2．

2．2．2可見光作用

由圖4可知，400W金鹵燈單獨(dú)作用的分解效果很?。?00W金鹵燈照射下，Ce／TiO2的光催化效率明顯高于自制TiO2和P25，而經(jīng)微波改性的Ce／TiO光催化效率高于未改性的Ce／TiO2鈰的摻人使TiO2的吸收從紫外波段向可見光范圍移動(dòng)，顯著提高了光催化
