日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1．3．3 濕摩擦牢度的表征


傳統(tǒng)的評定方式是將白布試樣沾染的顏色與標(biāo)準(zhǔn)沾色灰卡對比以判定級別，但這種評判方式在對本研究中的濕摩擦牢度進(jìn)行評價(jià)時(shí)略顯粗糙，為更精確地表達(dá)濕摩擦牢度的改進(jìn)情況．采用測試白布試樣沾染的顏色與原自布之間的色差(DE*)的方法來表達(dá)這種微小差距。


2結(jié)果與討論


2．1 結(jié)果

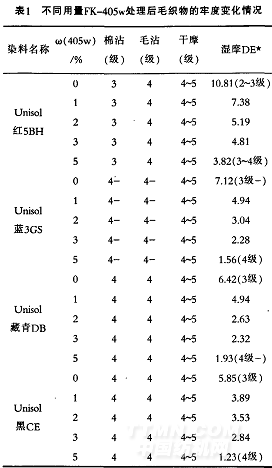

表1中的實(shí)驗(yàn)數(shù)據(jù)表明．經(jīng)FK-405w處理后，毛織物的濕摩擦牢度有明顯提高．但不會影響織物的其它牢度，布面觀察來看．色光兒乎沒有變化。整理劑的用量控制在4％～5％(owf)較為適宜，用量過多會對企業(yè)造成較大的成本壓力。對于聚合物FK一405w提高毛織物的濕摩擦牢度的具體作用原理．筆者認(rèn)為主要有以下幾點(diǎn)。

2．2．2增進(jìn)染料和織物的結(jié)合力


各類染料與纖維的結(jié)合方式有化學(xué)結(jié)合(離子鍵、共價(jià)鍵和配價(jià)鍵)和物理結(jié)合(氫鍵和范德華力)．充分利用這些結(jié)合方式也是提高織物色牢度的有效方法。FK一405w中有可反應(yīng)性基團(tuán)．可以與纖維及染料分子中的活性基團(tuán)(如一OH。一NH：等)發(fā)生共價(jià)交聯(lián)反應(yīng)；該高分子聚合物含有大量氫鍵，能與纖維和染料形成良好的結(jié)合．并且該高分子聚合物與纖維和染料間還存在范德華力的作用．這樣使染料、纖維更為緊密牢固地聯(lián)系在一起。防止染料從纖維上脫落。從而大幅提高織物色牢度(如圖l所示)。

2．2．3成膜固化包覆染料


FK一405w在進(jìn)行固色處理時(shí)焙烘十燥成膜固化．在纖維表面形成立體網(wǎng)狀薄膜．將染料和纖維包覆在一起．進(jìn)一步封閉染料．成膜表面摩擦系數(shù)降低．增加織物的平滑度．減輕織物之間的摩擦阻力．由此提高織物的濕摩擦牢度．同時(shí)形成的薄膜可防止染料溶脹、溶解、脫落，進(jìn)一步提高織物的濕摩擦牢度。


3 結(jié)語


本研究將聚合物FK一405w弓I入毛織物的活性染料染色后處理工藝中．大大提高了毛織物的濕摩擦牢度，聚合物用量為4％～5％(owf)，醋酸0．3％～0．5％(owf)，在40℃條件下處理20 minfl【l可。該方法應(yīng)用工藝簡便．可同毛織物染色后的酸中和T藝同浴同步進(jìn)行．且整個(gè)過程中未引入違禁組分．是一種值得推廣的染色后整理工藝。
