日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

從圖2可看出,在pH<5時,降解率比較好,pH=5時降解率最高.原因是TiO2表面電荷的性質(zhì)可影響反應(yīng)體系中的物種在其表面的吸附.TiO2的零電點pH=6.25.當(dāng)溶液的pH<6.25,TiO2表面帶正電荷,pH>6.25,TiO2表面帶負(fù)電荷.在一定的pH條件下,TiO2易吸附顯異電性的物質(zhì)[11],而媒介漂蘭屬于陰離子染料,因此,在pH≤5時有利于光降解反應(yīng)的進行,考慮到實際處理廢水時的要求,選擇試驗中溶液的pH=5.

2.1.3催化劑用量

催化劑用量對媒介漂蘭降解率的影響見圖3.

從圖3可見,隨著催化劑用量的增加降解率也增加,但超過1.0 g/L后無明顯變化.原因是溶液的濁度x(鑭)(%,對TiO2物質(zhì)的量,下同)催化劑1.0 g/L,染料初始質(zhì)量濃度20 mg/L,pH=5

會對紫外光產(chǎn)生一定的遮蔽作用,影響光催化效果.適當(dāng)增加催化劑用量,有利于產(chǎn)生更多活性物質(zhì),加快降解速率.當(dāng)TiO2催化劑用量超過一定值時,會對紫外光產(chǎn)生一定的遮蔽作用,使光不能充分透射到溶液中,反而影響降解效果.因此，試驗選擇催化劑用量為1.0 g/L.

2.1.4催化劑焙燒溫度

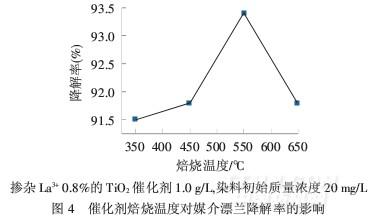

催化劑焙燒溫度對媒介漂蘭降解率的影響見圖4.

由圖4知,焙燒溫度為550℃時催化劑的催化活性最好,650℃時催化活性反而下降.在TiO2的晶型中,銳鈦礦相的光催化活性最好,超過600℃,銳鈦礦相開始部分變?yōu)榻鸺t石相[12],使催化活性下降.

2.1.5染料初始質(zhì)量濃度

染料初始質(zhì)量濃度對降解率的影響見圖5.

由圖5可知,隨著媒介漂蘭溶液初始質(zhì)量濃度的升高,降解率呈下降趨勢.因為光催化反應(yīng)以表面作用為主,而TiO2催化劑表面在水溶液中經(jīng)歷了羥基化作用,表面羥基為活性點,媒介漂蘭溶液被催化劑吸附后在活性點發(fā)生反應(yīng),因催化劑的量一定,進一步增大染料質(zhì)量濃度,則TiO2表面吸附量達到飽和,媒介漂蘭溶液相對過剩,降解率相對降低.

2.2 XRD

由圖6可知,鑭摻雜TiO2粉體的銳鈦礦相各晶面的衍射峰很明顯,說明經(jīng)過摻雜的光催化劑內(nèi)大部分為銳鈦礦型.
