日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

自制隔熱降溫綜合效果測(cè)試儀，模擬夏季高溫，連續(xù)照射整理織物120min，測(cè)試織物下方最高溫度和溫度差。

1．4．3抗紫外性能測(cè)試

按照GB／T18830《紡織品防紫外線性能的評(píng)定》測(cè)試方法進(jìn)行抗紫外性能測(cè)定。

1．4．4拒水性能的測(cè)試

用YG(B)812D-20型數(shù)字式滲水性測(cè)試儀測(cè)定整理后織物的拒水性能。

2結(jié)果與討論

2．1隔熱降溫涂料制備

2．1．1功能填料用量對(duì)織物表觀的影響

為滿足紡織品多品種、美觀的要求，本試驗(yàn)制備的隔熱降溫涂料整理后的織物表觀應(yīng)基本不變。

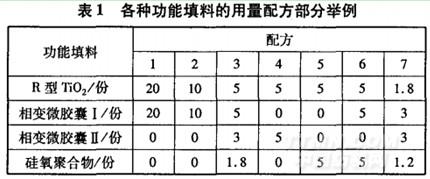

在實(shí)際加工中發(fā)現(xiàn)，采用配方1的涂層紡織品，其布面有明顯的痕跡，如白點(diǎn)，或一層灰白色的膠層，嚴(yán)重影響了產(chǎn)品的表觀效果。而配方6整理后的布面基本上與原坯布相同。

通過單因素試驗(yàn)，最終確定功能填料與涂層膠Pu膠的最佳比例為：PU膠80-100份、二氧化鈦3-6份，相變微膠囊I3-6份，硅氧聚合物1-1．8份。

2．1．2助劑對(duì)織物性能的影響

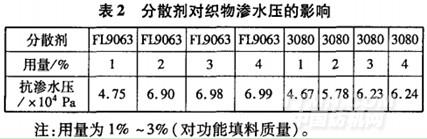

表2是不同用量分散劑FL9063和分散劑3080對(duì)整理織物的性能影響。

由表2可知，在同樣用量下，使用分散劑FL906比分散劑3080織物的耐滲水性能好。用量在1％-3％時(shí)，隨著用量的增加，拒水效果遞增，而增至4％時(shí)趨于穩(wěn)定。故確定選用分散劑FL9063用量為3％。

在涂料中加人分散劑FL9063和消泡劑BX-82，涂層織物的抗?jié)B水壓見表3。
